Weitspannkabelleiter WKLG 110 A4
Weitspannkabelleiter WKLG 110 A4
Art.Nr. 6311233 | EAN 4012195403142
Art.Nr. / Typ
Breite
Länge
6000 mm
Holmstärke
2 mm
Funktionserhalt
nein
kl. VKE: 6 m
6m
Beschreibung

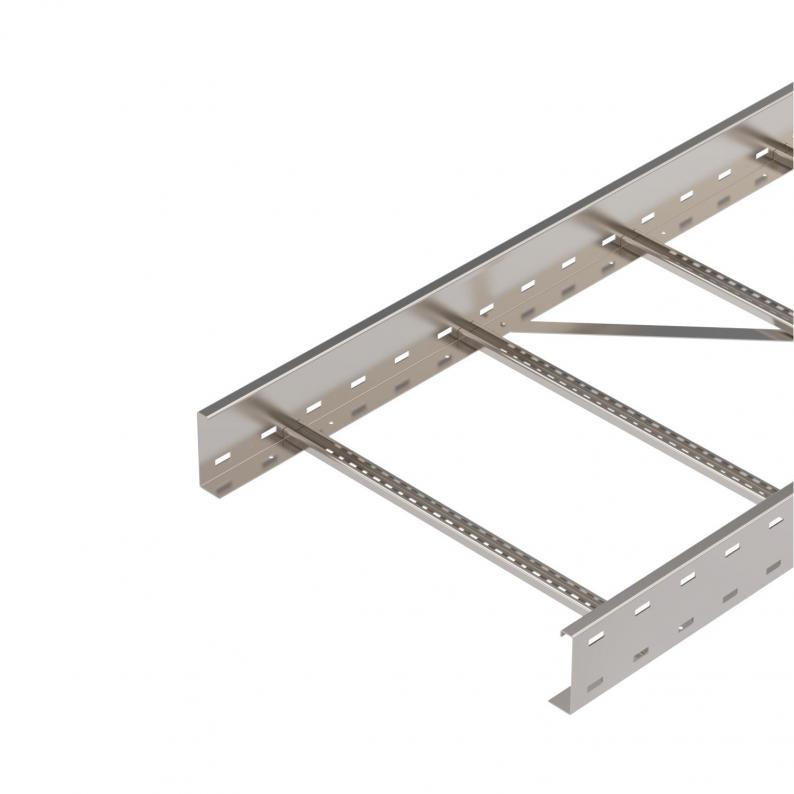

Weitspann-Kabelleiter mit gelochtem Seitenholm in 110 mm Seitenhöhe. Befestigung von Kabeln und Leitungen mit Bügelschelle Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Abmessung | 110 x 600 |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | Profil (offen) |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 34,1728 kg CO₂e / 1 Meter |
| Dimension | 110x600x6000 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 2 mm |
| Nutzquerschnitt | 566 cm² |
| Nutzquerschnitt | 56600 mm² |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | ja |
| Werkstoff | Edelstahl, rostfrei 1.4571 |

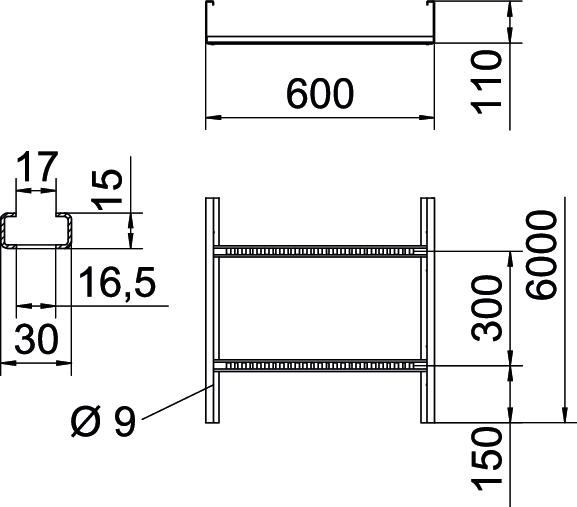

Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 6000 mm |
| Maß B | 600 mm |
| Maß L | 6000 mm |
| Schlitzmaß Sprosse | 17,00 |
Belastungen
| Stützabstand 3,0m | 2,3 kN/m |
|---|---|
| Stützabstand 3,5m | 1,9 kN/m |
| Stützabstand 4,0m | 1,6 kN/m |
| Stützabstand 4,5m | 1,33 kN/m |
| Stützabstand 5,0m | 1,1 kN/m |
| Stützabstand 6,0m | 0,8 kN/m |
| Stützabstand 7,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Holmstärke
Funktionserhalt
Art.Nr.
WKLG 1120 A4
6000 mm
200 mm
2 mm
nein
6311225
WKLG 1130 A4
6000 mm
300 mm
2 mm
nein
6311227
WKLG 1140 A4
6000 mm
400 mm
2 mm
nein
6311229
WKLG 1150 A4
6000 mm
500 mm
2 mm
nein
6311231
WKLG 1160 A4
6000 mm
600 mm
2 mm
nein
6311233
Breite
WKLG 1120 A4
Art.Nr.
6311225
Länge
6000 mm
Breite
200 mm
Holmstärke
2 mm
Funktionserhalt
nein
WKLG 1130 A4
Art.Nr.
6311227
Länge
6000 mm
Holmstärke
2 mm
Breite
300 mm
Funktionserhalt
nein
WKLG 1140 A4
Art.Nr.
6311229
Funktionserhalt
nein
Länge
6000 mm
Breite
400 mm
Holmstärke
2 mm
WKLG 1150 A4
Art.Nr.
6311231
Breite
500 mm
Holmstärke
2 mm
Länge
6000 mm
Funktionserhalt
nein
WKLG 1160 A4
Art.Nr.
6311233
Holmstärke
2 mm
Breite
600 mm
Funktionserhalt
nein
Länge
6000 mm
