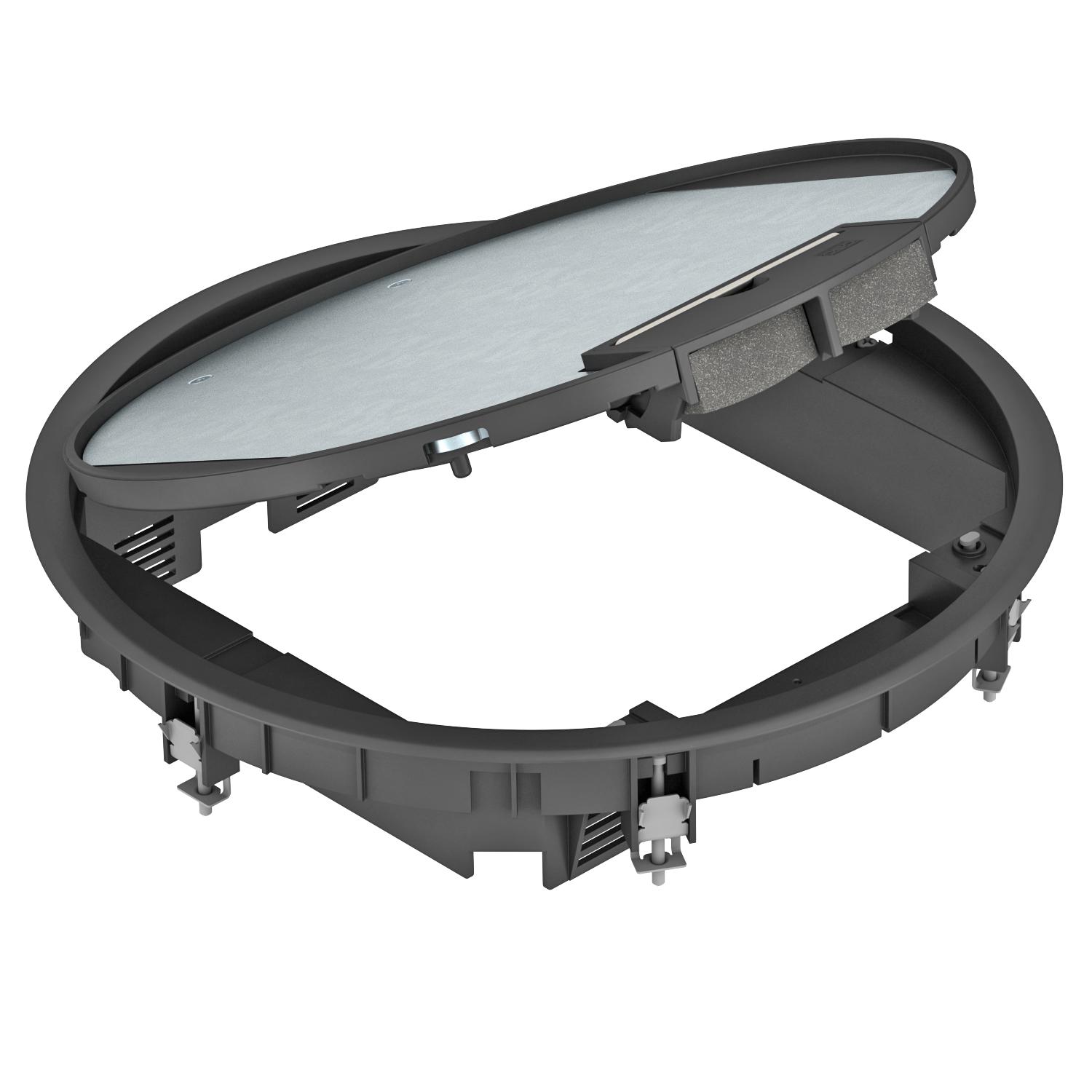

Geräteeinsatz GESR9 mit Griffbügel
Art.Nr. 7405532 | EAN 4012195104209
Art.Nr. / Typ
Nenngröße für Geräteeinbaueinheiten
Öffnungsmechanismus
Farbe
graphitschwarz; RAL 9011
Bodenbelagdicke
5 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Geräteeinsatz mit Griffbügel für bis zu 12 Modul 45-Einzelgeräte in 3 Universalträger UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 12 |
|---|---|
| Anzahl der Gerätebecher | 3 |
| Außendurchmesser | 324 mm |
| Ausführung | rund |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Bodenbelagdicke | 5 mm |
| Bodenbelagsschutzrahmen | ja |
| Bodenpflege | trocken |
| Dimension | Ø324x61 |
| Einbaudurchmesser | 305 |
| Einbautiefe | 73 mm |
| Farbe | graphitschwarz; RAL 9011 |
| Fußbodenhöhe min. | 73 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Nasspflege | nein |
| Geeignet für Unterflurkanal | ja |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Mit Bodenbelagsaussparung | ja |
| Nenngröße für Geräteeinbaueinheiten | R9 |
| Öffnungsmechanismus | Griffbügel |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Schutzgrad IK-Code | IK08 |
| Schwerlastausführung | nein |
| Typ des Einbausystems | MT4 / GB3 |
| Vertikale Last, große Fläche | bis 5.000 N |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Werkstoff | Polyamid |
| Zulassungen | VDE |

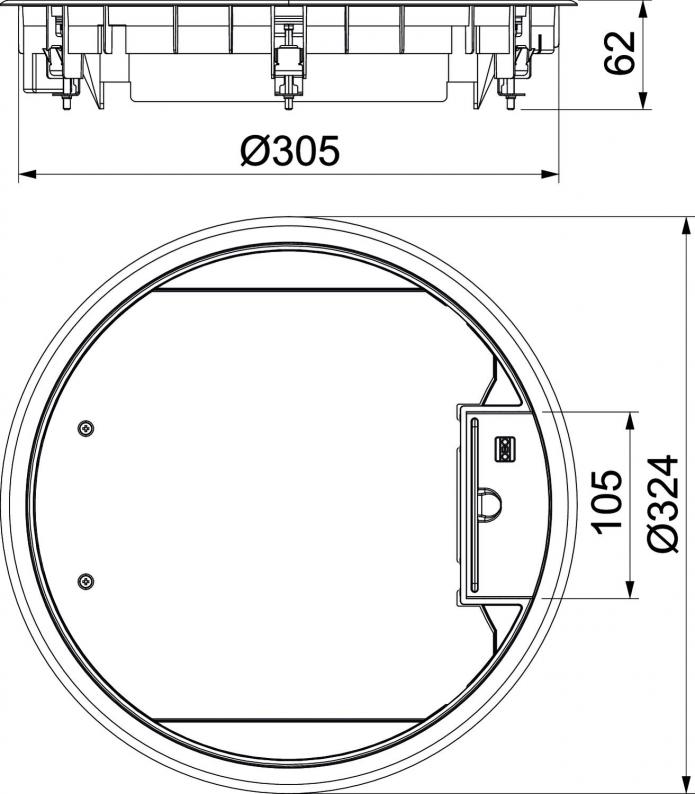

Abmessungen
| Breite | 324 mm |
|---|---|
| Höhe | 62 mm |
| Länge | 324 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
MTU 3
7407840
kl. VKE: 1 Stück
1Stück
UT4 45 4
7408727
kl. VKE: 1 Stück
1Stück
Typ
MTU 3
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Nenngröße für Geräteeinbaueinheiten
Farbe
Öffnungsmechanismus
Bodenbelagdicke
Art.Nr.
GES9-3B U 9011
9
graphitschwarz; RAL 9011
Griffbügel
5 mm
7405079
GES9-3S U 9011
9
graphitschwarz; RAL 9011
Rastschieber
5 mm
7405085
GESR9-2U12T 9011
R9
graphitschwarz; RAL 9011
5 mm
7405466
GESR9 U 9011
R9
graphitschwarz; RAL 9011
5 mm
7405532
Nenngröße für Geräteeinbaueinheiten
Öffnungsmechanismus
GES9-3B U 9011
Art.Nr.
7405079
Nenngröße für Geräteeinbaueinheiten
9
Farbe
graphitschwarz; RAL 9011
Öffnungsmechanismus
Griffbügel
Bodenbelagdicke
5 mm
GES9-3S U 9011
Art.Nr.
7405085
Nenngröße für Geräteeinbaueinheiten
9
Bodenbelagdicke
5 mm
Farbe
graphitschwarz; RAL 9011
Öffnungsmechanismus
Rastschieber
GESR9-2U12T 9011
Art.Nr.
7405466
Farbe
graphitschwarz; RAL 9011
Bodenbelagdicke
5 mm
Nenngröße für Geräteeinbaueinheiten
R9
GESR9 U 9011
Art.Nr.
7405532
Bodenbelagdicke
5 mm
Farbe
graphitschwarz; RAL 9011
Nenngröße für Geräteeinbaueinheiten
R9
