Gitterrinne GR-Magic® 105 A2
Gitterrinne GR-Magic® 105 A2
Art.Nr. 6002457 | EAN 4012195149637
Art.Nr. / Typ
Draht-Durchmesser
Breite
Nutzquerschnitt
Höhe
105 mm
Länge
3000 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung

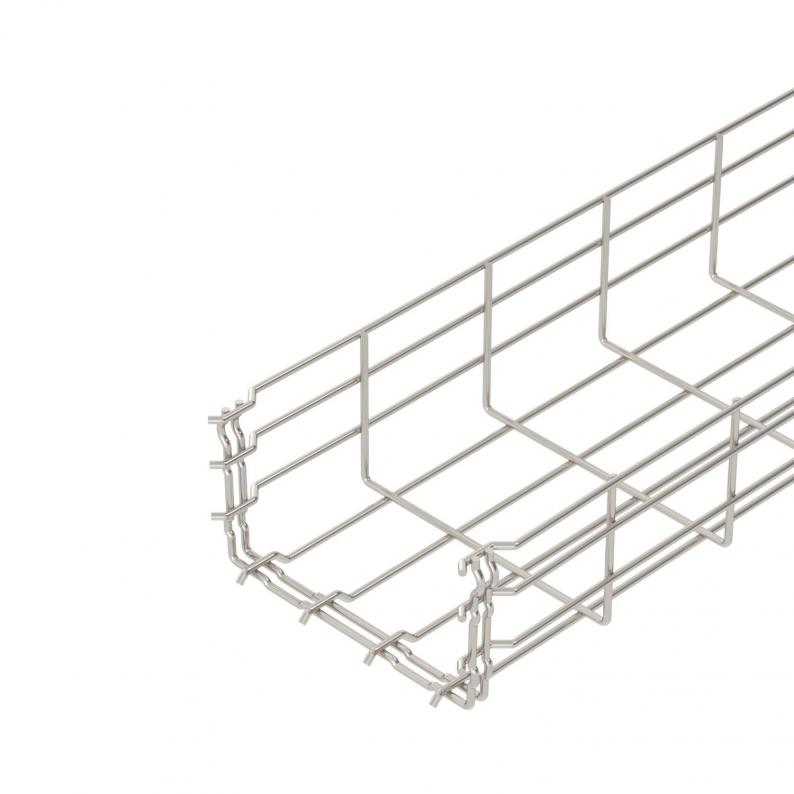

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,68 kg CO2e / 1 Meter |
| Dimension | 105x200x3000 |
| Draht-Durchmesser | 4,8 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 175 cm² |
| Nutzquerschnitt | 17500 mm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

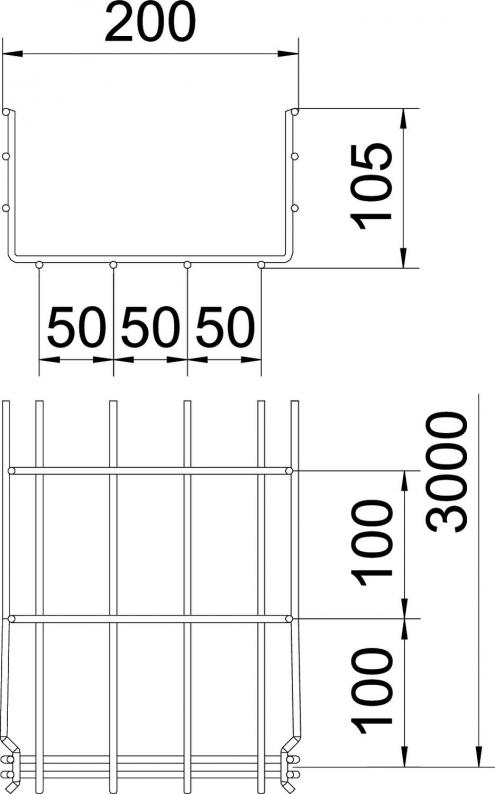

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 200 mm |
| Maß H | 108 mm |
Belastungen
| Stützabstand 1,0m | 0,8 kN/m |
|---|---|
| Stützabstand 1,5m | 0,55 kN/m |
| Stützabstand 2,0m | 0,37 kN/m |
| Stützabstand 2,5m | 0,27 kN/m |
| Stützabstand 3,0m | 0,25 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
