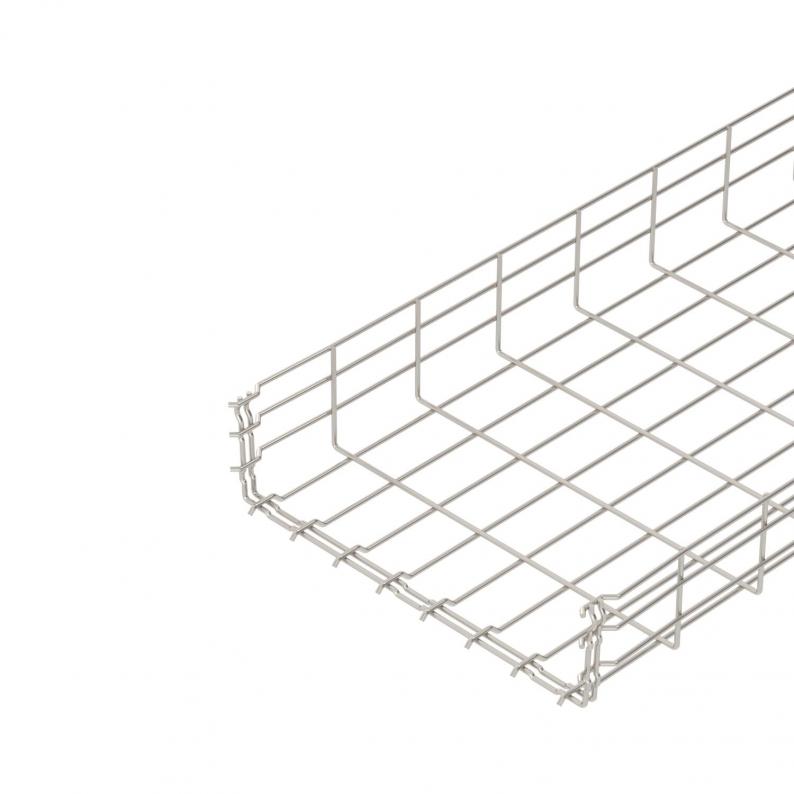

Gitterrinne GR-Magic® 105 A4
Gitterrinne GR-Magic® 105 A4
Art.Nr. 6002481 | EAN 4012195874966
Art.Nr. / Typ
Draht-Durchmesser
Breite
Nutzquerschnitt
Höhe
105 mm
Länge
3000 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 14,0031 kg CO2e / 1 Meter |
| Dimension | 105x400x3000 |
| Draht-Durchmesser | 4,8 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 363 cm² |
| Nutzquerschnitt | 36300 mm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4401 |

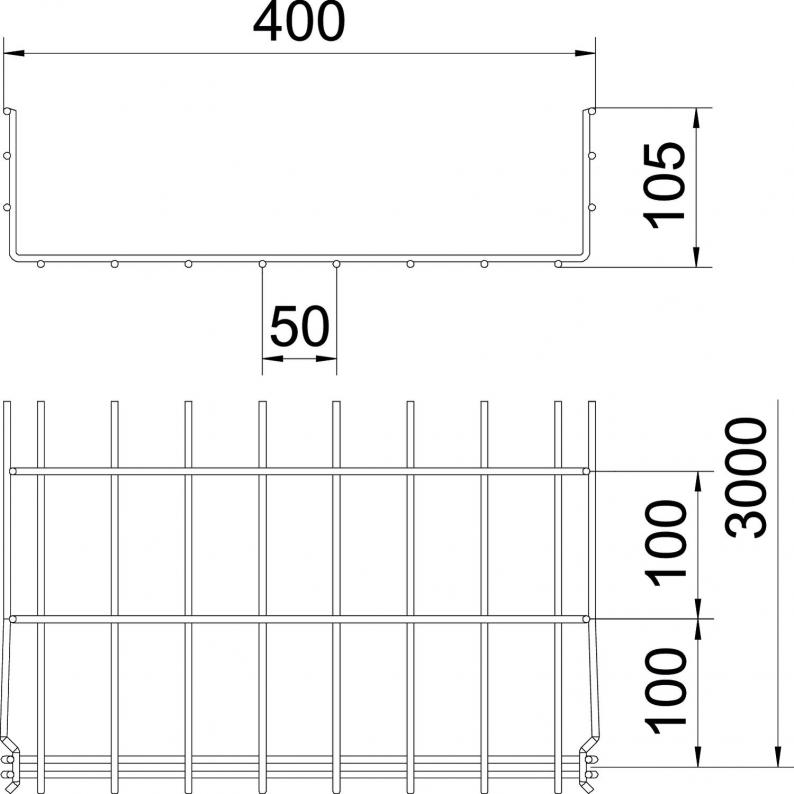

Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 400 mm |
| Maß H | 108 mm |
Belastungen
| Stützabstand 1,0m | 1,1 kN/m |
|---|---|
| Stützabstand 1,5m | 0,75 kN/m |
| Stützabstand 2,0m | 0,53 kN/m |
| Stützabstand 2,5m | 0,38 kN/m |
| Stützabstand 3,0m | 0,3 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (7)
Erklärungen (4)
Zertifikate (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Länge
Draht-Durchmesser
Funktionserhalt
Breite
Nutzquerschnitt
Art.Nr.
GRM 105 100 A4
105 mm
3000 mm
3,9 mm
nein
100 mm
82 cm²
6002475
GRM 105 200 A4
105 mm
3000 mm
4,8 mm
nein
200 mm
175 cm²
6002477
GRM 105 300 A4
105 mm
3000 mm
4,8 mm
nein
300 mm
268 cm²
6002479
GRM 105 400 A4
105 mm
3000 mm
4,8 mm
nein
400 mm
363 cm²
6002481
GRM 105 500 A4
105 mm
3000 mm
4,8 mm
nein
500 mm
459 cm²
6002483
GRM 105 600 A4
105 mm
3000 mm
4,8 mm
nein
600 mm
554 cm²
6002485
Draht-Durchmesser
Breite
Nutzquerschnitt
GRM 105 100 A4
Art.Nr.
6002475
Höhe
105 mm
Länge
3000 mm
Draht-Durchmesser
3,9 mm
Funktionserhalt
nein
Breite
100 mm
Nutzquerschnitt
82 cm²
GRM 105 200 A4
Art.Nr.
6002477
Funktionserhalt
nein
Breite
200 mm
Nutzquerschnitt
175 cm²
Draht-Durchmesser
4,8 mm
Länge
3000 mm
Höhe
105 mm
GRM 105 300 A4
Art.Nr.
6002479
Funktionserhalt
nein
Höhe
105 mm
Länge
3000 mm
Draht-Durchmesser
4,8 mm
Breite
300 mm
Nutzquerschnitt
268 cm²
GRM 105 400 A4
Art.Nr.
6002481
Breite
400 mm
Höhe
105 mm
Länge
3000 mm
Nutzquerschnitt
363 cm²
Draht-Durchmesser
4,8 mm
Funktionserhalt
nein
GRM 105 500 A4
Art.Nr.
6002483
Länge
3000 mm
Funktionserhalt
nein
Breite
500 mm
Draht-Durchmesser
4,8 mm
Nutzquerschnitt
459 cm²
Höhe
105 mm
GRM 105 600 A4
Art.Nr.
6002485
Nutzquerschnitt
554 cm²
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
Länge
3000 mm
Breite
600 mm
Höhe
105 mm
