Kabelleiter LG 60, 6 m VS A4
Kabelleiter LG 60, 6 m VS A4
Art.Nr. 6101223 | EAN 4012195022121
Art.Nr. / Typ
Breite
Holmstärke
1,5 mm
Werkstoff
Edelstahl, rostfrei 1.4571
Länge
6000 mm
Oberfläche
blank, nachbehandelt
Funktionserhalt
nein
kl. VKE: 6 m
6m
Beschreibung

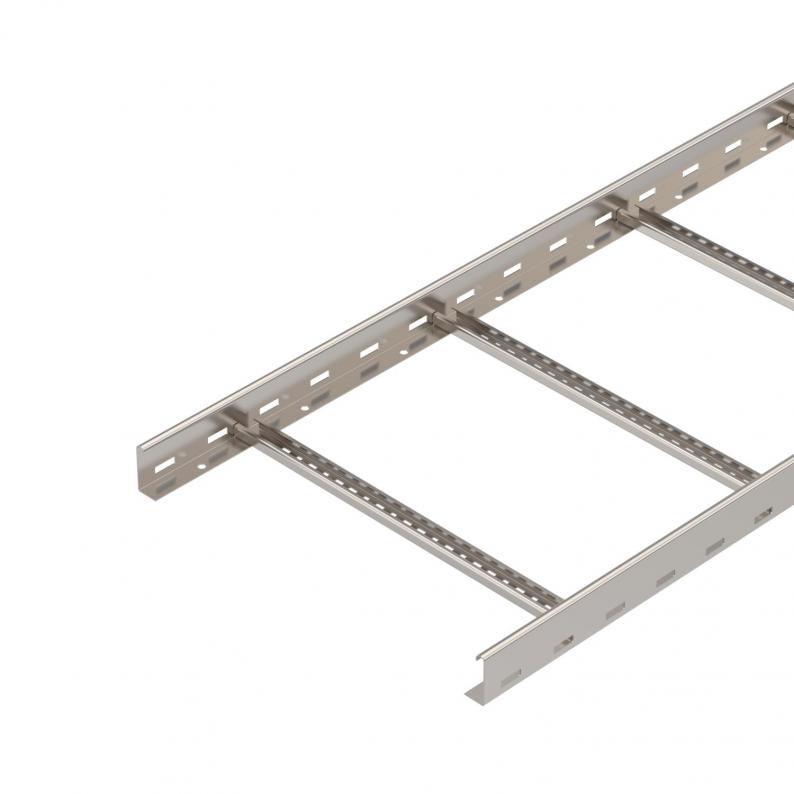

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Abmessung | 60x500x6000 |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | blindgenietet |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 17,8031 kg CO₂e / 1 Meter |
| Dimension | 60x500x6000 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Nutzquerschnitt | 248 cm² |
| Nutzquerschnitt | 24800 mm² |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4571 |

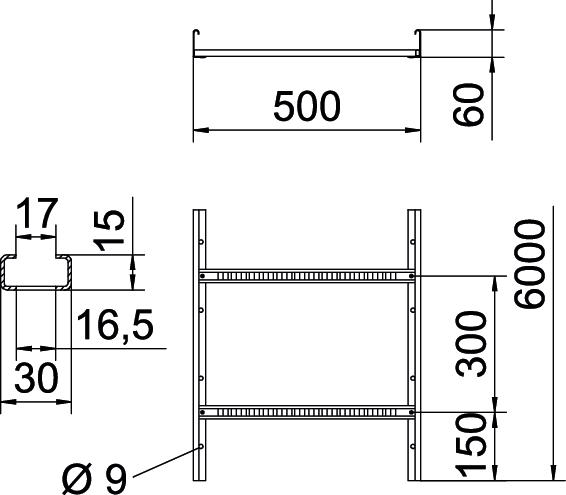

Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 6000 mm |
| Maß B | 500 mm |
| Schlitzmaß Sprosse | 16,50 |
Belastungen
| Stützabstand 1,5m | 3,1 kN/m |
|---|---|
| Stützabstand 2,0m | 2,25 kN/m |
| Stützabstand 2,5m | 1,5 kN/m |
| Stützabstand 3,0m | 1,1 kN/m |
| Stützabstand 3,5m | 0,75 kN/m |
| Stützabstand 4,0m | 0,45 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Holmstärke
Werkstoff
Länge
Oberfläche
Funktionserhalt
Breite
Art.Nr.
LG 620 VS6 A4
1,5 mm
Edelstahl, rostfrei 1.4571
6000 mm
blank, nachbehandelt
nein
200 mm
6101200
LG 630 VS6 A4
1,5 mm
Edelstahl, rostfrei 1.4571
6000 mm
blank, nachbehandelt
nein
300 mm
6101208
LG 640 VS6 A4
1,5 mm
Edelstahl, rostfrei 1.4571
6000 mm
blank, nachbehandelt
nein
400 mm
6101216
LG 650 VS6 A4
1,5 mm
Edelstahl, rostfrei 1.4571
6000 mm
blank, nachbehandelt
nein
500 mm
6101223
LG 660 VS6 A4
1,5 mm
Edelstahl, rostfrei 1.4571
6000 mm
blank, nachbehandelt
nein
600 mm
6101232
Breite
LG 620 VS6 A4
Art.Nr.
6101200
Holmstärke
1,5 mm
Werkstoff
Edelstahl, rostfrei 1.4571
Länge
6000 mm
Oberfläche
blank, nachbehandelt
Funktionserhalt
nein
Breite
200 mm
LG 630 VS6 A4
Art.Nr.
6101208
Holmstärke
1,5 mm
Oberfläche
blank, nachbehandelt
Funktionserhalt
nein
Werkstoff
Edelstahl, rostfrei 1.4571
Länge
6000 mm
Breite
300 mm
LG 640 VS6 A4
Art.Nr.
6101216
Funktionserhalt
nein
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4571
Holmstärke
1,5 mm
Breite
400 mm
Länge
6000 mm
LG 650 VS6 A4
Art.Nr.
6101223
Werkstoff
Edelstahl, rostfrei 1.4571
Breite
500 mm
Oberfläche
blank, nachbehandelt
Holmstärke
1,5 mm
Länge
6000 mm
Funktionserhalt
nein
LG 660 VS6 A4
Art.Nr.
6101232
Holmstärke
1,5 mm
Werkstoff
Edelstahl, rostfrei 1.4571
Oberfläche
blank, nachbehandelt
Funktionserhalt
nein
Breite
600 mm
Länge
6000 mm
