Profilverbinder horizontal
Art.Nr. 6288100 | EAN 4012195147152
Art.Nr. / Typ
Länge
Anzahl Profile
kl. VKE: 1 Stück
1Stück
Beschreibung

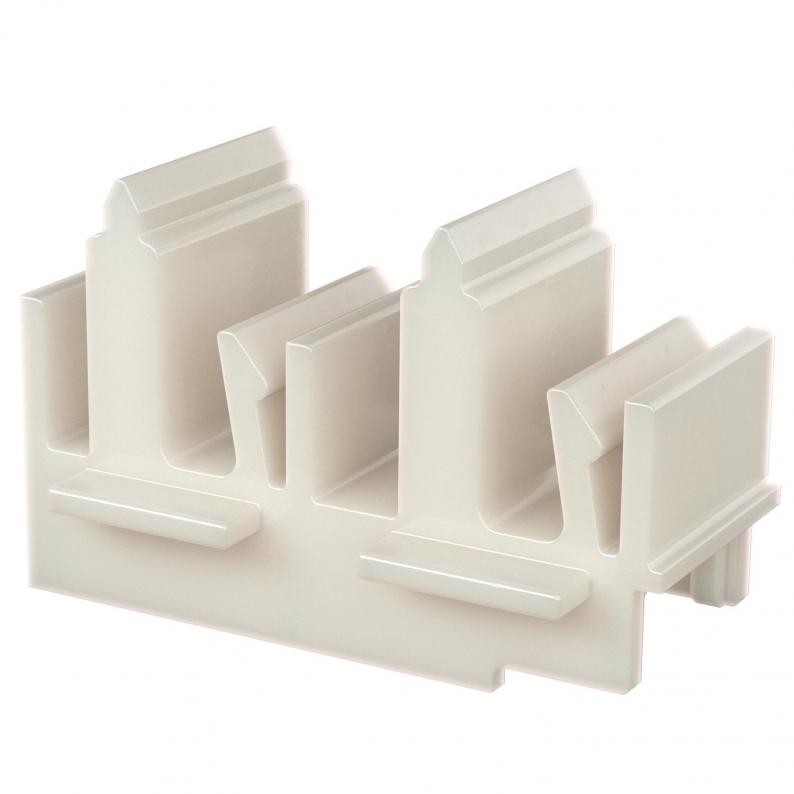

Profilverbinder horizontal mit Führungsschlitzen zum Einrasten von Konvektionsgitterprofilen. Der Profilverbinder wird mit dem Spannbügel Typ SP3 auf der Befestigungskonsole montiert.
Die Gitterlamellen werden einfach nur auf die Lamellenhalter aufgesteckt.
Die Gitterlamellen werden einfach nur auf die Lamellenhalter aufgesteckt.
Technische Daten
Technische Daten
| Anzahl Profile | 2 |
|---|---|
| Dimension | 20x32x50 |
| Einbaulage | horizontal |
| Farbe | natur |
| Halogenfrei | ja |
| Transparent | nein |
| Werkstoff | Polypropylen |

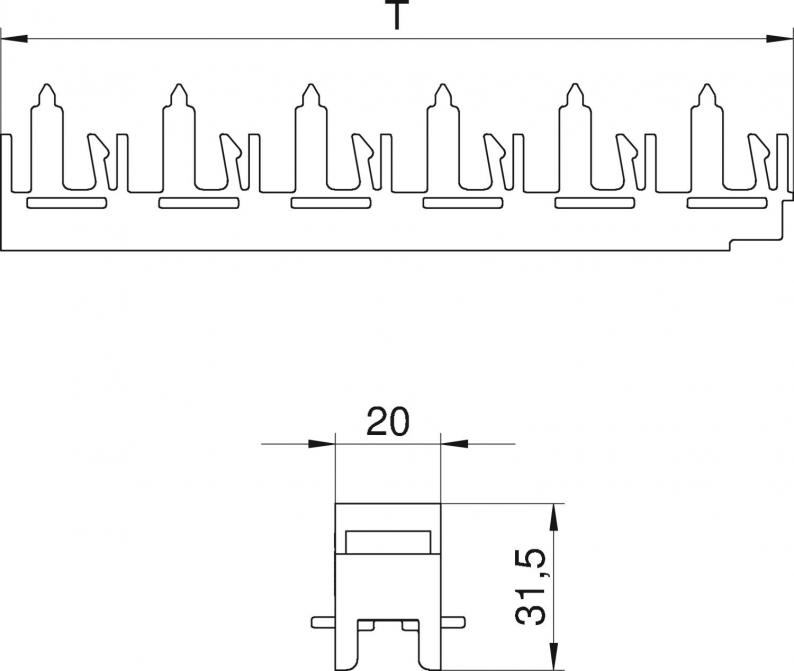

Abmessungen
| Breite | 20 mm |
|---|---|
| Höhe | 31,5 mm |
| Länge | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Länge
Anzahl Profile
Art.Nr.
PV N3 50H
50 mm
2
6288100
PV N3 75H
75 mm
3
6288102
PV N3 100H
100 mm
4
6288104
PV N3 125H
125 mm
5
6288106
PV N3 150H
150 mm
6
6288108
PV N3 175H
175 mm
7
6288110
PV N3 200H
200 mm
8
6288112
PV N3 225H
225 mm
9
6288114
PV N3 250H
250 mm
10
6288116
PV N3 275H
275 mm
11
6288118
PV N3 300H
300 mm
12
6288120
