Weitspannkabelleiter WKL 200 FT
Weitspannkabelleiter WKL 200 FT
Art.Nr. 6232102 | EAN 4012196614844
Art.Nr. / Typ
Breite
Holmstärke
2,5 mm
Funktionserhalt
nein
Länge
6000 mm
kl. VKE: 6 m
6m
Beschreibung
Weitspann-Kabelleiter mit 200 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Abmessung | 200x200 |
|---|---|
| Ausführung der Sprossen | Profil ungelocht |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 26,6429 kg CO₂e / 1 Meter |
| Dimension | 200x200x6000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 2,5 mm |
| Nutzquerschnitt | 34400 mm² |
| Nutzquerschnitt | 344 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | ja |
| Werkstoff | Stahl |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 200 mm |
| Länge | 6000 mm |
| Maß B | 200 mm |
| Maß L | 6000 mm |
| Schlitzmaß Sprosse | 17,00 |
Belastungen
| Stützabstand 10,0m | 1 kN/m |
|---|---|
| Stützabstand 6,0m | 3 kN/m |
| Stützabstand 7,0m | 2,5 kN/m |
| Stützabstand 8,0m | 2 kN/m |
| Stützabstand 9,0m | 1,4 kN/m |

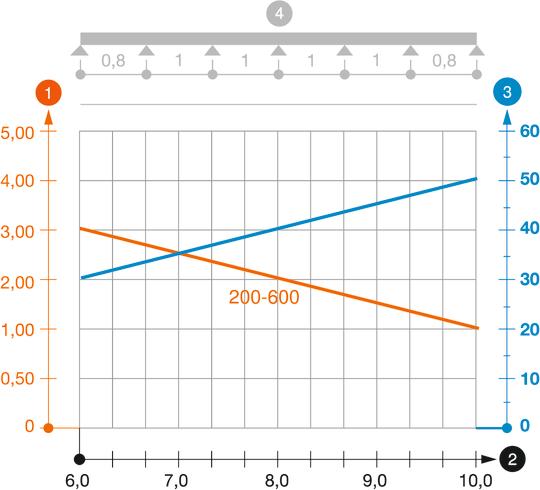

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Holmstärke
Funktionserhalt
Breite
Länge
Art.Nr.
WKL 2020 FT
2,5 mm
nein
200 mm
6000 mm
6232102
WKL 2030 FT
2,5 mm
nein
300 mm
6000 mm
6232104
WKL 2040 FT
2,5 mm
nein
400 mm
6000 mm
6232106
WKL 2050 FT
2,5 mm
nein
500 mm
6000 mm
6232108
WKL 2060 FT
2,5 mm
nein
600 mm
6000 mm
6232110
Breite
WKL 2020 FT
Art.Nr.
6232102
Holmstärke
2,5 mm
Funktionserhalt
nein
Breite
200 mm
Länge
6000 mm
WKL 2030 FT
Art.Nr.
6232104
Holmstärke
2,5 mm
Länge
6000 mm
Funktionserhalt
nein
Breite
300 mm
WKL 2040 FT
Art.Nr.
6232106
Breite
400 mm
Holmstärke
2,5 mm
Länge
6000 mm
Funktionserhalt
nein
WKL 2050 FT
Art.Nr.
6232108
Funktionserhalt
nein
Holmstärke
2,5 mm
Breite
500 mm
Länge
6000 mm
WKL 2060 FT
Art.Nr.
6232110
Funktionserhalt
nein
Holmstärke
2,5 mm
Länge
6000 mm
Breite
600 mm
