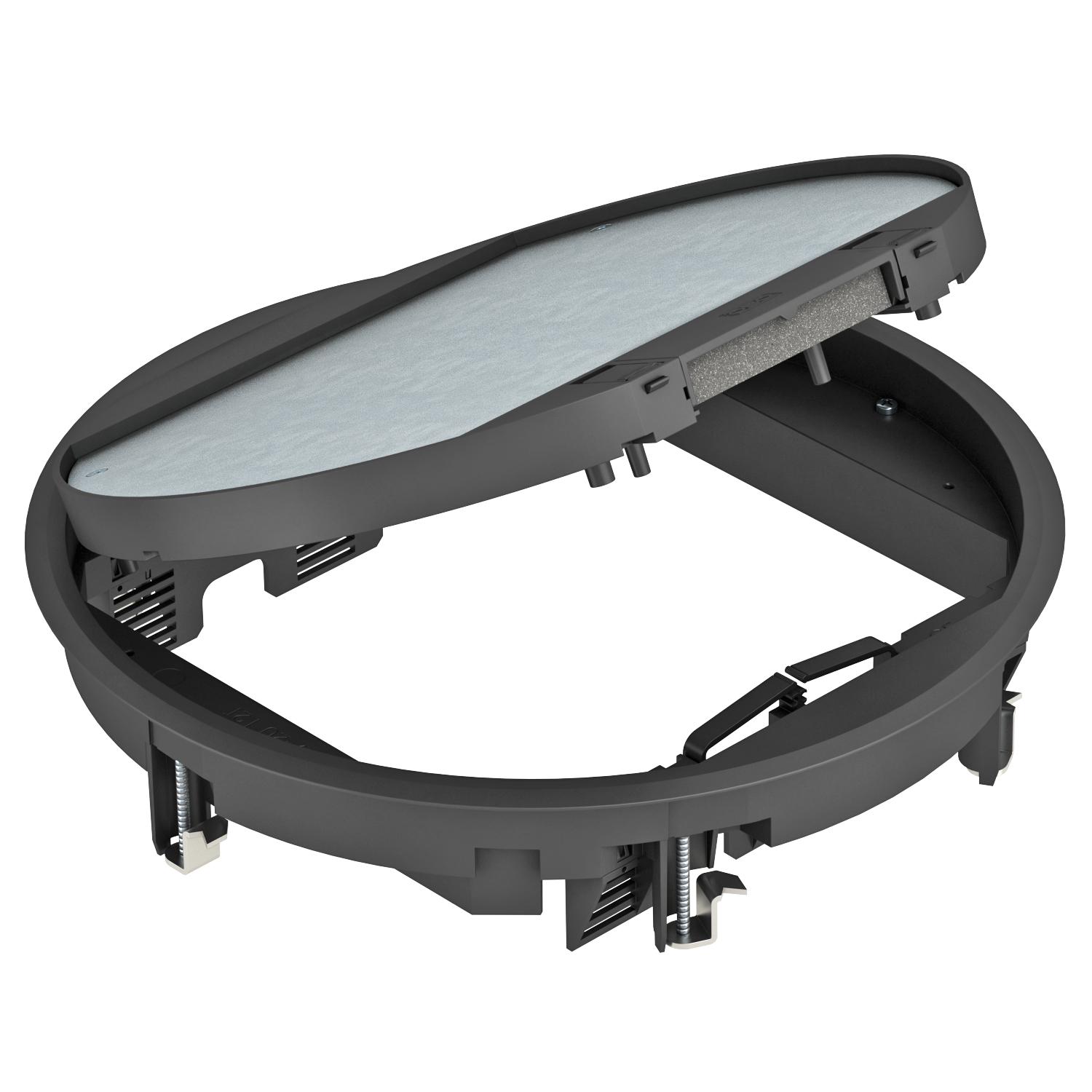

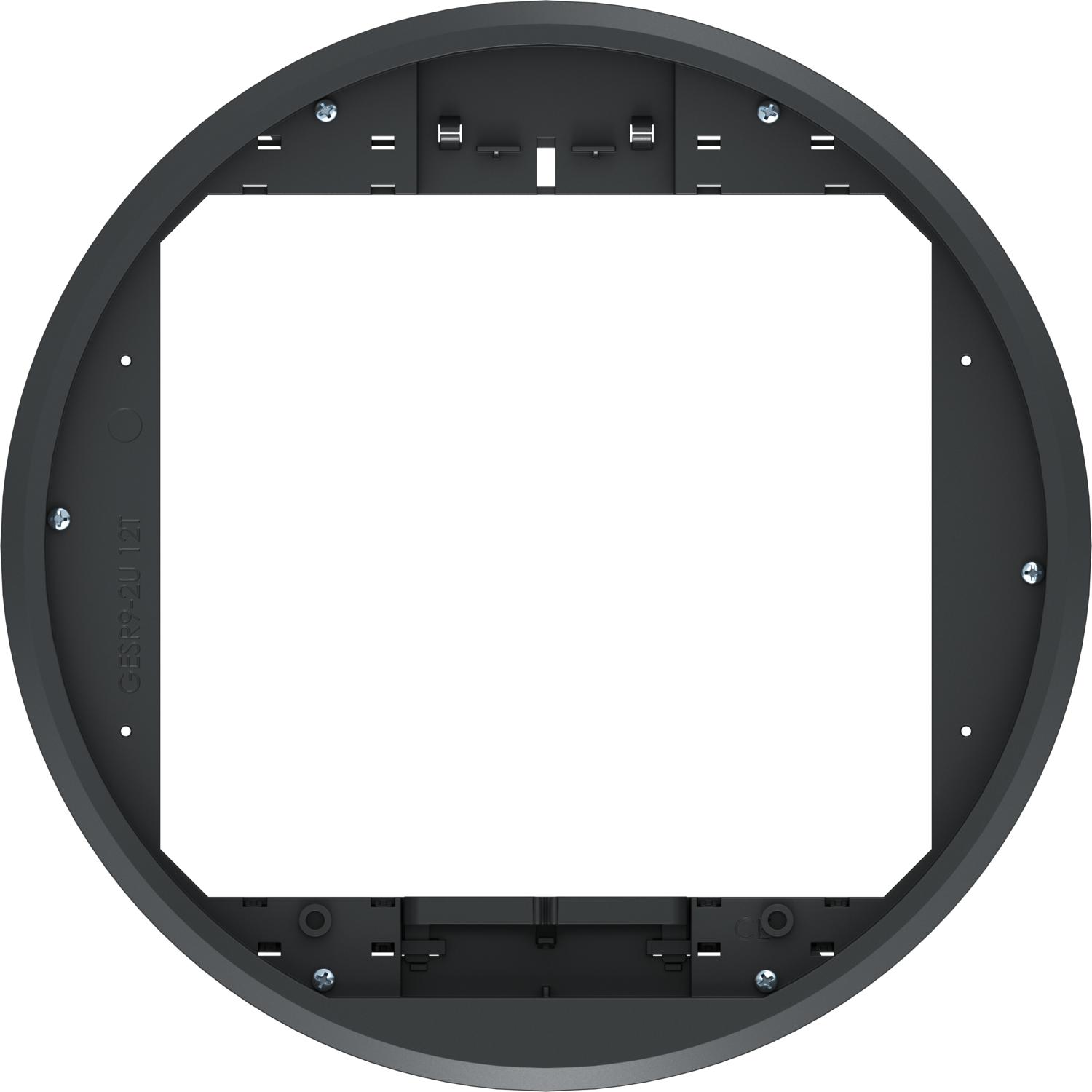

Geräteeinsatz GESR9 mit Rastschieber
Art.Nr. 7405466 | EAN 4012195840725
Art.Nr. / Typ
Nenngröße für Geräteeinbaueinheiten
Öffnungsmechanismus
Bodenbelagdicke
5 mm
Farbe
graphitschwarz; RAL 9011
kl. VKE: 1 Stück
1Stück
Beschreibung
Geräteeinsatz mit Rastschieber für bis zu 12 Modul 45-Einzelgeräte in 3 Universalträger UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Bodenbelagaussparung im Klappdeckel 5 mm, bei Bedarf auch einstellbar auf 3, 10 oder 12 mm.
Geräteeinsatz mit Rastschieber, 3-zügig, für den Einbau des Montageträger MT9. Es können 3 Abdeckplatten der Bauform APMT5 installiert werden.
Bodenbelagaussparung im Klappdeckel voreingestellt auf 5mm, bei Bedarf auch einstellbar auf 3, 10 oder 12 mm.
Bodenbelagaussparung im Klappdeckel 5 mm, bei Bedarf auch einstellbar auf 3, 10 oder 12 mm.
Geräteeinsatz mit Rastschieber, 3-zügig, für den Einbau des Montageträger MT9. Es können 3 Abdeckplatten der Bauform APMT5 installiert werden.
Bodenbelagaussparung im Klappdeckel voreingestellt auf 5mm, bei Bedarf auch einstellbar auf 3, 10 oder 12 mm.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 12 |
|---|---|
| Anzahl der Gerätebecher | 3 |
| Außendurchmesser | 324 mm |
| Ausführung | rund |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Bodenbelagdicke | 5 mm |
| Bodenbelagdicke max. | 12 mm |
| Bodenbelagsschutzrahmen | ja |
| Bodenpflege | trocken |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,2031 kg CO2e / 1 Stück |
| Dichtungseinbaumöglichkeit | nein |

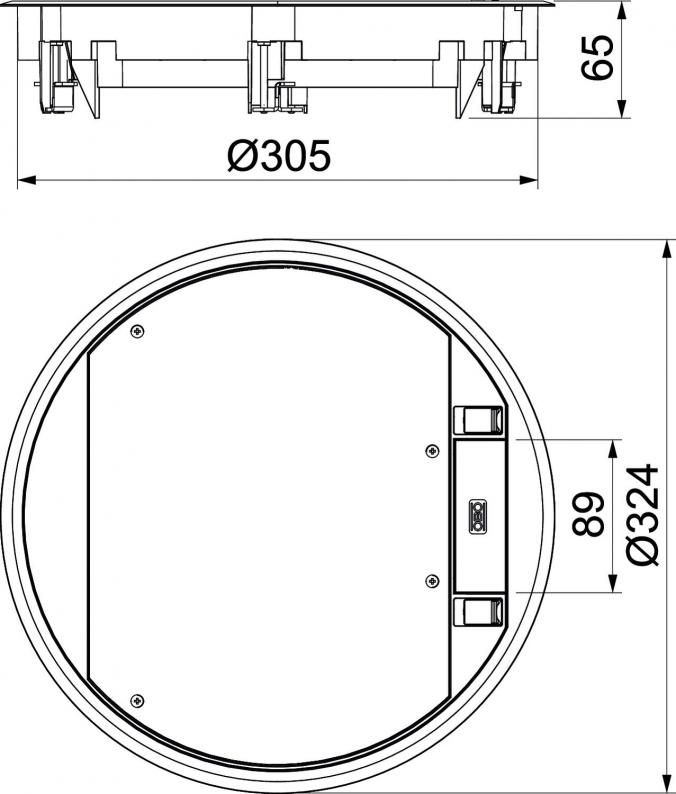

| Dimension | Ø324x68 |
| Einbaudurchmesser | 304 |
| Einbautiefe | 73 mm |
| Farbe | graphitschwarz; RAL 9011 |
| Fußbodenhöhe min. | 72 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | ja |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Nasspflege | nein |
| Geeignet für Unterflurkanal | ja |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Mit Bodenbelagsaussparung | ja |
| Nenngröße für Geräteeinbaueinheiten | R9 |
| Öffnungsmechanismus | Rastschieber |
| Rahmenausführung | Teppichschutzrahmen |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Schutzgrad IK-Code | IK08 |
| Schwerlastausführung | nein |
| Spannbereich D max. | 75 mm |
| Spannbereich D min. | 8 mm |
| Typ des Einbausystems | UT4 |
| Vertikale Last, große Fläche | bis 5.000 N |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Werkstoff | Polyamid |
| Zulassungen | VDE |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (3)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
MTU 3
7407840
kl. VKE: 1 Stück
1Stück
UT4 45 4
7408727
kl. VKE: 1 Stück
1Stück
Typ
MTU 3
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Bodenbelagdicke
Nenngröße für Geräteeinbaueinheiten
Öffnungsmechanismus
Farbe
Art.Nr.
GES9-3B U 9011
5 mm
9
Griffbügel
graphitschwarz; RAL 9011
7405079
GES9-3S U 9011
5 mm
9
Rastschieber
graphitschwarz; RAL 9011
7405085
GESR9-2U12T 9011
5 mm
R9
graphitschwarz; RAL 9011
7405466
GESR9 U 9011
5 mm
R9
graphitschwarz; RAL 9011
7405532
