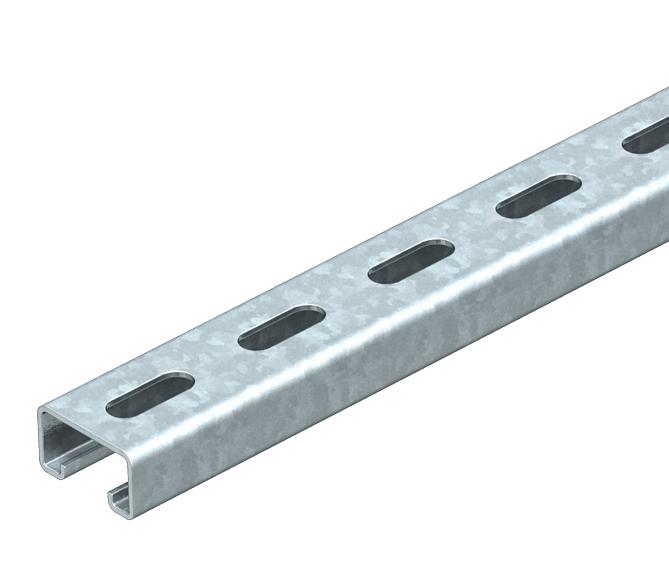

Montageschiene MS4121, Schlitz 22 mm, FS, gelocht

…

Art.Nr. 1122922 | EAN 4012195686286

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

Länge

Oberfläche

bandverzinkt

Höhe

21 mm

Breite

41 mm

Materialstärke

2 mm

kl. VKE: 6 m

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.

Technische Daten

Abbrechbar	nein
Art der Lochung	Rücken gelocht
Ausführung	Einfachprofil
Bohrlochabstand mittig	50 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	3,457 kg CO₂e / 1 Meter
Dimension	6000x41x21
Funktionserhalt	ja
Lochgröße	14x28 mm
Materialstärke	2 mm
Mit Lochung	ja
Mit Zahnung	ja
Oberfläche	bandverzinkt
Profilform	C-Profil
Schlitzweite	22 mm
Statischer Wert A	1,65 cm²
Statischer Wert ly	0,95 cm
Statischer Wert lz	4,51 cm
Statischer Wert Wy	0,89 cm²
Statischer Wert Wz	2,2 cm²
Werkstoff	Stahl

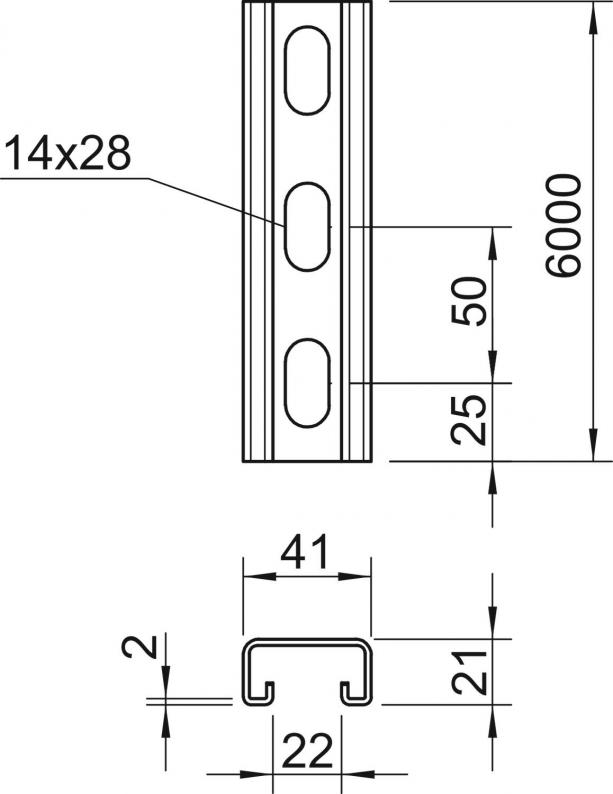

Abmessungen

Breite	41 mm
Höhe	21 mm
Länge	6000 mm
Maß L	6000 mm

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (3)

Erklärungen (4)

Artikelbilder (3)

3D Daten Downloads (1)

Zubehör

Systemzubehör

Art.Nr. 1147214

Gleitmutter ZL

Typ

MS41SN M10 ZL

kl. VKE: 50 Stück

Art.Nr. 1148322

Hammerkopfschraube ZL

Typ

MS41HB M10x30 ZL

kl. VKE: 50 Stück

Art.Nr. 1175211

Bügelschelle, 1-fach Kunststoffdruckwanne FT

Typ

2056U 22 FT

kl. VKE: 100 Stück

Ausführungen

Länge

MS4121P2000FS

Art.Nr.

1122918

Oberfläche

bandverzinkt

Höhe

21 mm

Breite

41 mm

Länge

2000 mm

Materialstärke

2 mm

MS4121P3000FS

Art.Nr.

1122920

Oberfläche

bandverzinkt

Materialstärke

2 mm

Höhe

21 mm

Länge

3000 mm

Breite

41 mm

MS4121P6000FS

Art.Nr.

1122922

Materialstärke

2 mm

Höhe

21 mm

Oberfläche

bandverzinkt

Breite

41 mm

Länge

6000 mm
