Montageschiene MS4121, Schlitz 22 mm, FT, gelocht
Montageschiene MS4121, Schlitz 22 mm, FT, gelocht
Art.Nr. 1122938 | EAN 4012195697732
Art.Nr. / Typ
Länge
Breite
41 mm
Höhe
21 mm
Materialstärke
2 mm
Oberfläche
tauchfeuerverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung

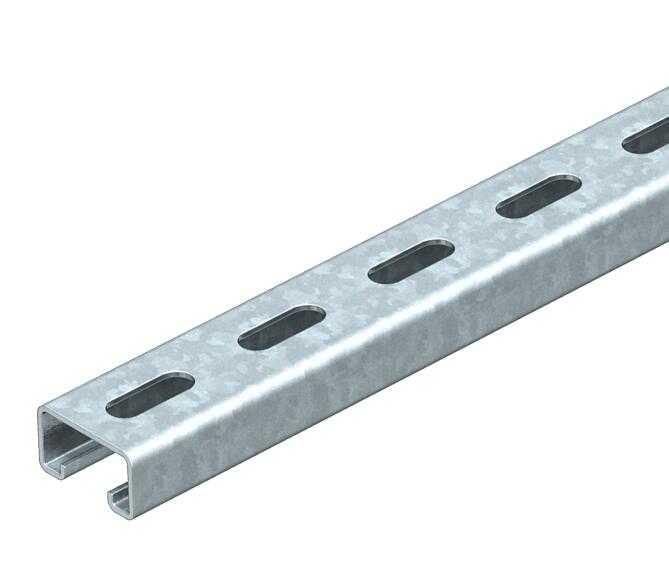

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 2,2177 kg CO₂e / 1 Stück |

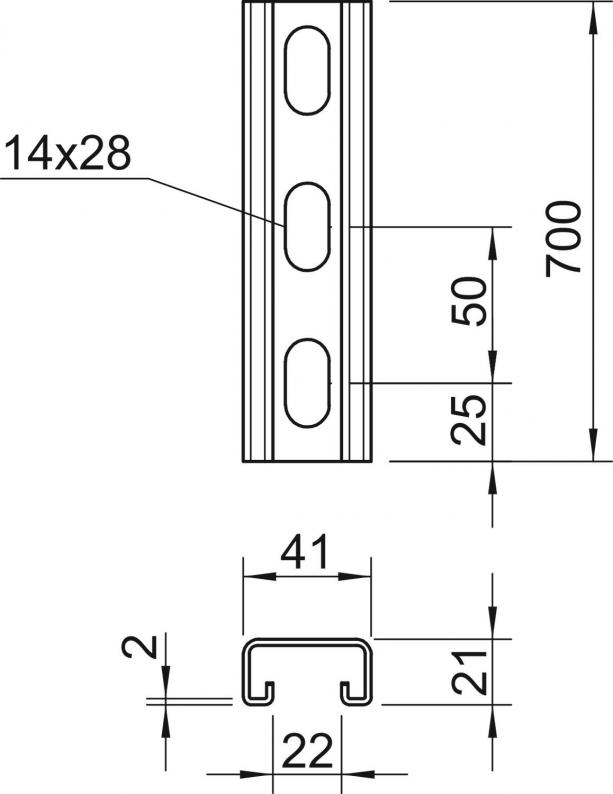

| Dimension | 700x41x21 |
| Funktionserhalt | ja |
| Lochgröße | 14x28 mm |
| Materialstärke | 2 mm |
| Mit Lochung | ja |
| Mit Zahnung | ja |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 1,65 cm² |
| Statischer Wert ly | 0,95 cm |
| Statischer Wert lz | 4,51 cm |
| Statischer Wert Wy | 0,89 cm² |
| Statischer Wert Wz | 2,2 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 41 mm |
|---|---|
| Höhe | 21 mm |
| Länge | 700 mm |
| Maß L | 700 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Höhe
Länge
Materialstärke
Oberfläche
Art.Nr.
MS4121P0200FT
41 mm
21 mm
200 mm
2 mm
tauchfeuerverzinkt
1122933
MS4121P0300FT
41 mm
21 mm
300 mm
2 mm
tauchfeuerverzinkt
1122934
MS4121P0400FT
41 mm
21 mm
400 mm
2 mm
tauchfeuerverzinkt
1122935
MS4121P0500FT
41 mm
21 mm
500 mm
2 mm
tauchfeuerverzinkt
1122936
MS4121P0600FT
41 mm
21 mm
600 mm
2 mm
tauchfeuerverzinkt
1122937
MS4121P0700FT
41 mm
21 mm
700 mm
2 mm
tauchfeuerverzinkt
1122938
MS4121P0800FT
41 mm
21 mm
800 mm
2 mm
tauchfeuerverzinkt
1122939
MS4121P0900FT
41 mm
21 mm
900 mm
2 mm
tauchfeuerverzinkt
1122940
Länge
MS4121P0200FT
Art.Nr.
1122933
Breite
41 mm
Höhe
21 mm
Länge
200 mm
Materialstärke
2 mm
Oberfläche
tauchfeuerverzinkt
MS4121P0300FT
Art.Nr.
1122934
Breite
41 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
2 mm
Höhe
21 mm
Länge
300 mm
MS4121P0400FT
Art.Nr.
1122935
Breite
41 mm
Länge
400 mm
Materialstärke
2 mm
Höhe
21 mm
Oberfläche
tauchfeuerverzinkt
MS4121P0500FT
Art.Nr.
1122936
Länge
500 mm
Höhe
21 mm
Materialstärke
2 mm
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
MS4121P0600FT
Art.Nr.
1122937
Länge
600 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
2 mm
Höhe
21 mm
Breite
41 mm
MS4121P0700FT
Art.Nr.
1122938
Breite
41 mm
Länge
700 mm
Materialstärke
2 mm
Höhe
21 mm
Oberfläche
tauchfeuerverzinkt
MS4121P0800FT
Art.Nr.
1122939
Materialstärke
2 mm
Länge
800 mm
Oberfläche
tauchfeuerverzinkt
Höhe
21 mm
Breite
41 mm
MS4121P0900FT
Art.Nr.
1122940
Breite
41 mm
Höhe
21 mm
Materialstärke
2 mm
Oberfläche
tauchfeuerverzinkt
Länge
900 mm
