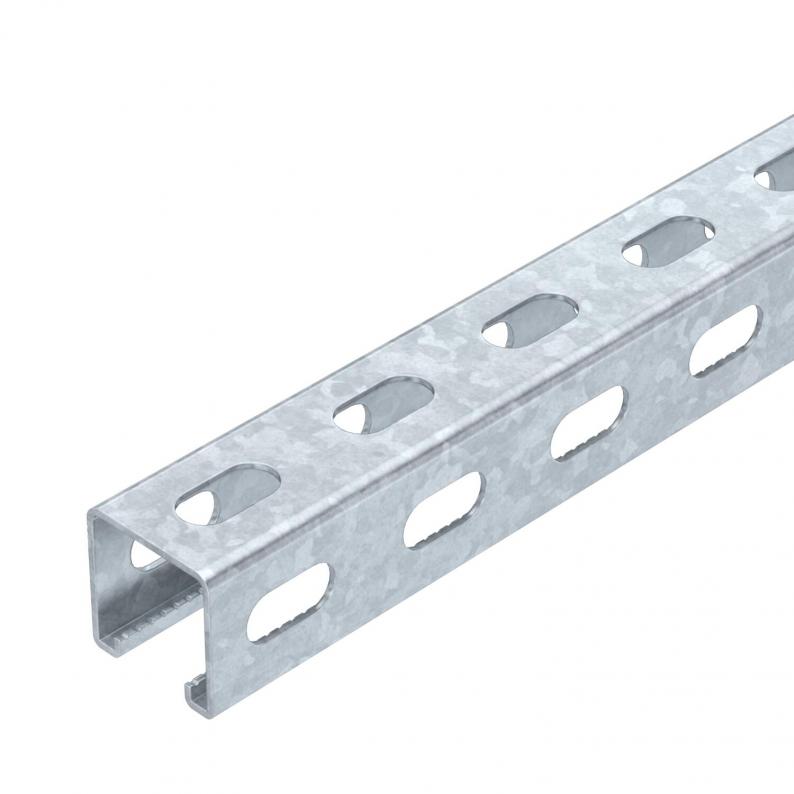

Montageschiene MS4141, Schlitzweite 22mm, FT, Seitenlochung

Montageschiene MS4141, Schlitzweite 22mm, FT, Seitenlochung

Art.Nr. 1123003 | EAN 4012195697909

Alle Ausführungen anzeigen
Art.Nr. / Typ
Länge
Höhe
41 mm
Breite
41 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
2 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Bügelschelle f. C-Profilschiene, Schlitzweite 18-22 mm
  • Schlitzweite 22 mm
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E90

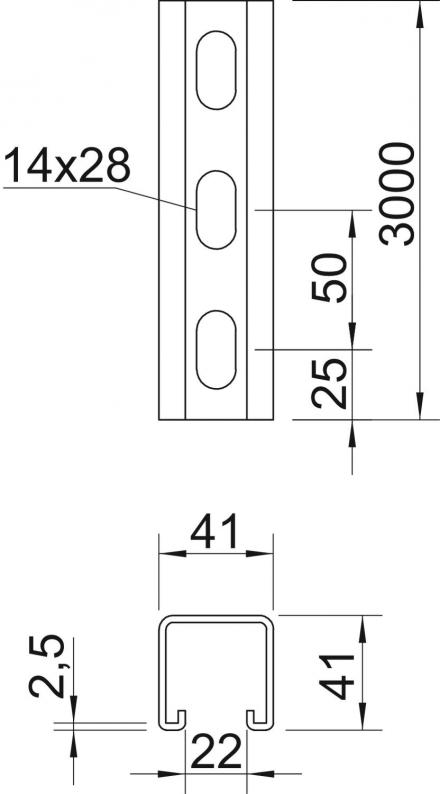

Technische Daten

Technische Daten

Abbrechbarnein
Art der Lochung3 Seiten gelocht
AusführungEinfachprofil
Bohrlochabstand mittig50 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate4,3664 kg CO₂e / 1 Meter
Dimension3000x41x41
Funktionserhaltja
Lochgröße14x28 mm
Materialstärke2 mm
Mit Lochungja
Mit Zahnungja
Oberflächetauchfeuerverzinkt
ProfilformC-Profil
Schlitzweite22 mm
Statischer Wert A2,01 cm²
Statischer Wert ly5,13 cm
Statischer Wert lz5,88 cm
Statischer Wert Wy2,49 cm²
Statischer Wert Wz2,88 cm²
WerkstoffStahl

Abmessungen

Breite41 mm
Höhe41 mm
Länge3000 mm
Maß L3000 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör

Art.Nr. 1147214

Gleitmutter ZL
Typ
MS41SN M10 ZL

kl. VKE: 50 Stück

Art.Nr. 1148322

Hammerkopfschraube ZL
Typ
MS41HB M10x30 ZL

kl. VKE: 50 Stück

Typ
2056U 22 FT

kl. VKE: 100 Stück

Ausführungen

Länge
MSL4141PP1000FT
Art.Nr.
1123001
Länge
1000 mm
Höhe
41 mm
Breite
41 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
2 mm
MSL4141PP3000FT
Art.Nr.
1123003
Oberfläche
tauchfeuerverzinkt
Materialstärke
2 mm
Breite
41 mm
Länge
3000 mm
Höhe
41 mm
MSL4141PP6000FT
Art.Nr.
1123005
Breite
41 mm
Materialstärke
2 mm
Oberfläche
tauchfeuerverzinkt
Länge
6000 mm
Höhe
41 mm
