Kabelleiter SLCS 110, 3 m C30 FT
Kabelleiter SLCS 110, 3 m C30 FT
Art.Nr. 6207316 | EAN 4012196431922
Art.Nr. / Typ
Breite
Holmstärke
2 mm
Funktionserhalt
nein
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

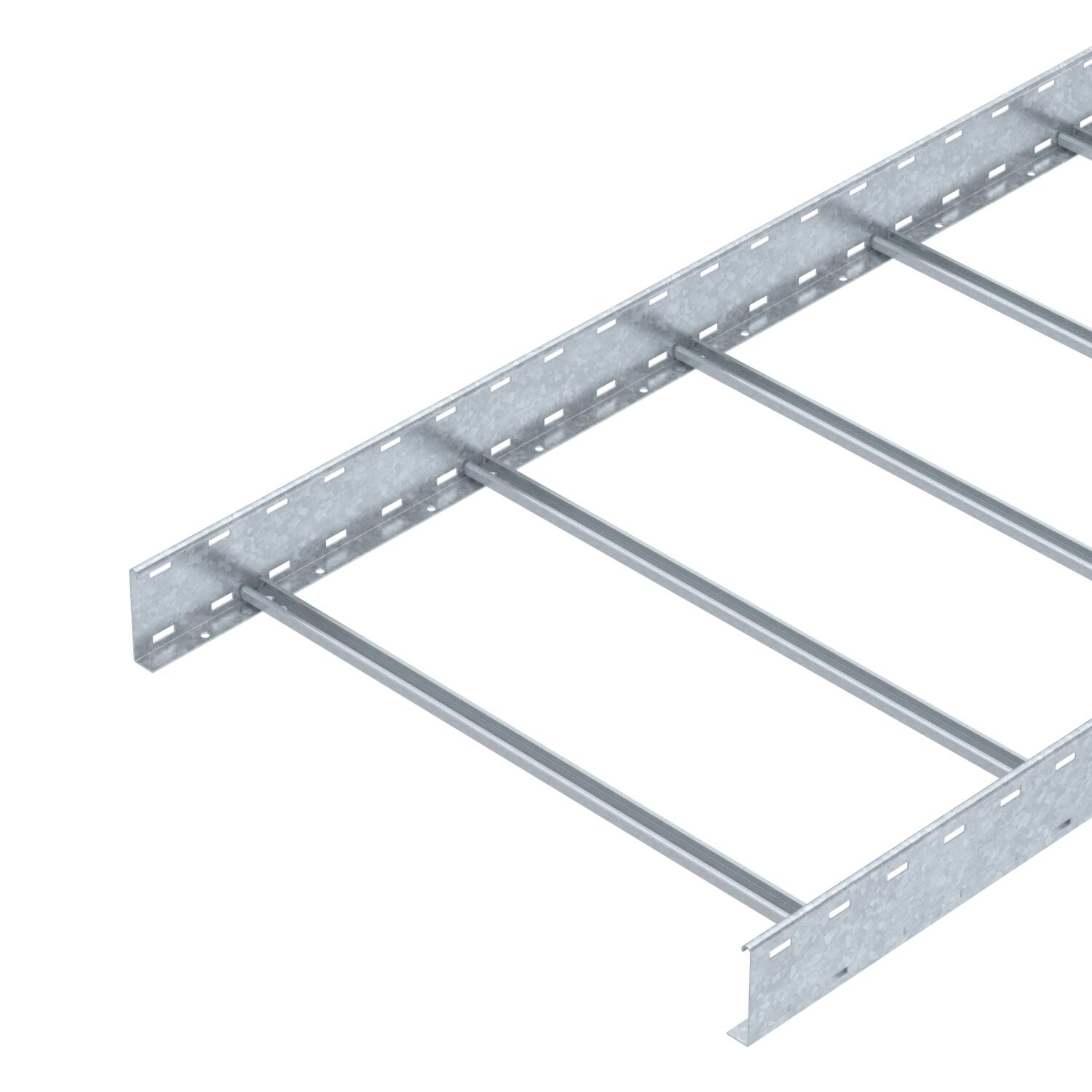

Kabelleiter in Seitenhöhe 110 mm mit eingeschweißten, nach oben offenen C30- Profil Sprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Ausführung der Sprossen | Profil ungelocht |
|---|---|
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 15,364 kg CO₂e / 1 Meter |

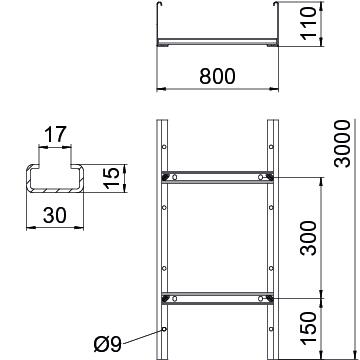

| Dimension | 110x800x3000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 2 mm |
| Nutzquerschnitt | 72000 mm² |
| Nutzquerschnitt | 720 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 800 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3000 mm |
| Maß B | 800 mm |
Belastungen
| Stützabstand 2,0m | 3,5 kN/m |
|---|---|
| Stützabstand 3,0m | 1,9 kN/m |
| Stützabstand 4,0m | 1 kN/m |
| Stützabstand 5,0m | 0,8 kN/m |
| Stützabstand 6,0m | 0,25 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausführungen
Typ
Holmstärke
Funktionserhalt
Breite
Länge
Art.Nr.
SLCS 1120 3 FT
2 mm
nein
200 mm
3000 mm
6207302
SLCS 1130 3 FT
2 mm
nein
300 mm
3000 mm
6207304
SLCS 1140 3 FT
2 mm
nein
400 mm
3000 mm
6207306
SLCS 1145 3 FT
2 mm
nein
450 mm
3000 mm
6207308
SLCS 1150 3 FT
2 mm
nein
500 mm
3000 mm
6207310
SLCS 1160 3 FT
2 mm
nein
600 mm
3000 mm
6207312
SLCS 1175 3 FT
2 mm
nein
750 mm
3000 mm
6207314
SLCS 1180 3 FT
2 mm
nein
800 mm
3000 mm
6207316
SLCS 1190 3 FT
2 mm
nein
900 mm
3000 mm
6207318
SLCS 11100 3 FT
2 mm
nein
1000 mm
3000 mm
6207320
SLCS 11120 3 FT
2 mm
nein
1200 mm
3000 mm
6207322
