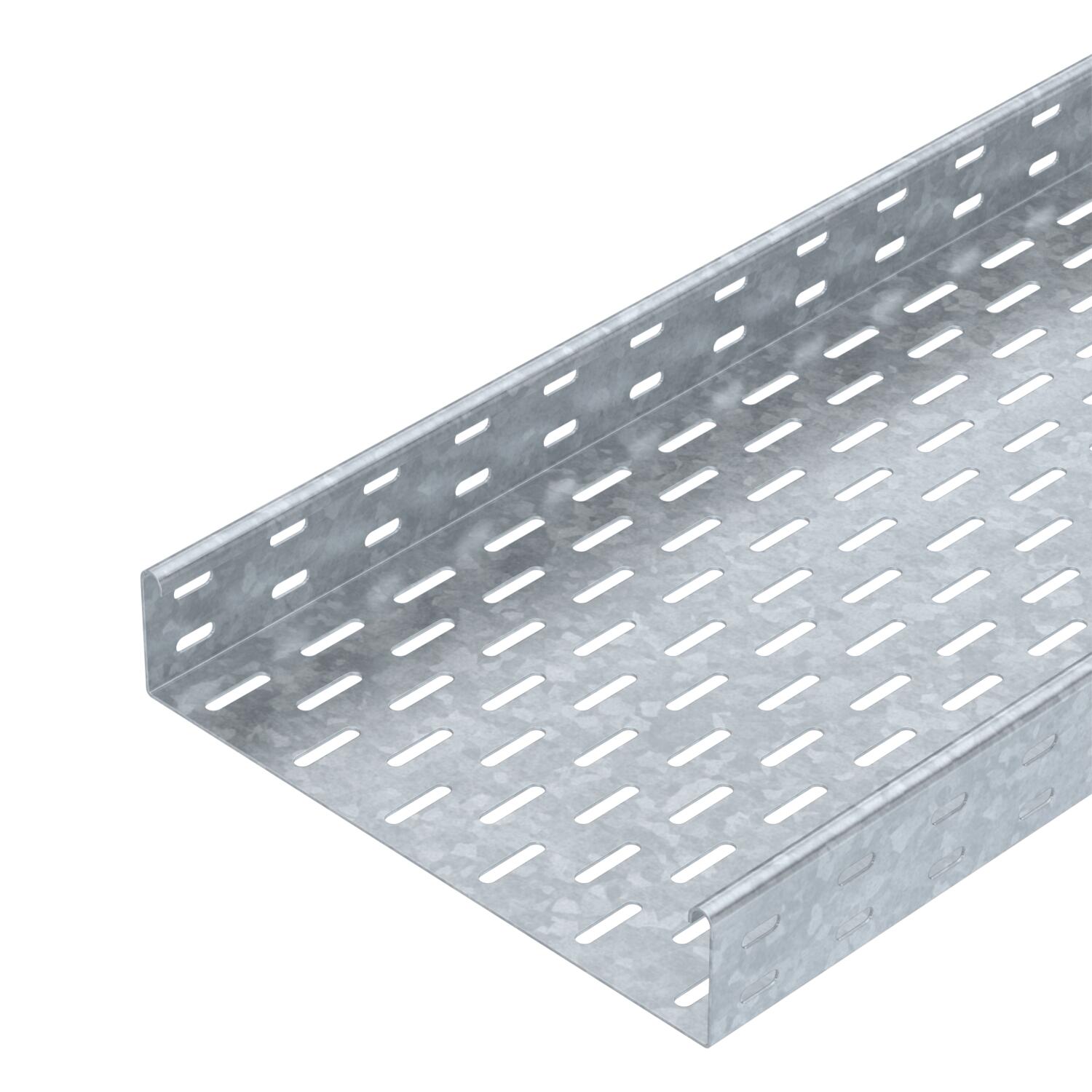

Kabelrinne SKS 60 FT

Kabelrinne SKS 60 FT

Art.Nr. 6056679 | EAN 4012196390137

Alle Ausführungen anzeigen
Art.Nr. / Typ
Funktionserhalt
Breite
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
Werkstoff
Stahl
Länge
3000 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E60
  • Funktionserhaltklasse E90

Technische Daten

Technische Daten

Abmessung60 x 300
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
BrandschutzFunktionserhalt Normtragekonstruktion
CO₂ Fußabdruck (GWP) Cradle-to-Gate11,56 kg CO₂e / 1 Meter
Dimension60x300x3000
Farbezink
Funktionserhaltja
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt17800 mm²
Nutzquerschnitt178 cm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite300 mm
Höhe60 mm
Länge3000 mm
Maß B300 mm
Maß W300 mm

Belastungen

Stützabstand 1,5m2,65 kN/m
Stützabstand 2,0m1,8 kN/m
Stützabstand 2,5m1,15 kN/m
Stützabstand 3,0m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Zertifikate (2)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (2)

Zubehör

Systemzubehör

Art.Nr. 6067603

Längsverbinder FT
Typ
RLVK 60 FT

kl. VKE: 10 Stück

Art.Nr. 7070318

Stoßstellenleiste DD
Typ
SSLB 300 DD

kl. VKE: 20 Stück

Typ
DRL 300 FT

kl. VKE: 3 m

Ausführungen

Funktionserhalt
Breite
SKS 610 FT
Art.Nr.
6056636
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
ja
Blechstärke
1,5 mm
Breite
100 mm
Werkstoff
Stahl
Länge
3000 mm
SKS 615 FT
Art.Nr.
6056644
Werkstoff
Stahl
Funktionserhalt
ja
Länge
3000 mm
Blechstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Breite
150 mm
SKS 620 FT
Art.Nr.
6056652
Blechstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
ja
Länge
3000 mm
Breite
200 mm
Werkstoff
Stahl
SKS 630 FT
Art.Nr.
6056679
Blechstärke
1,5 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Länge
3000 mm
Breite
300 mm
Funktionserhalt
ja
SKS 640 FT
Art.Nr.
6056695
Blechstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Länge
3000 mm
Funktionserhalt
nein
Breite
400 mm
Werkstoff
Stahl
SKS 650 FT
Art.Nr.
6056717
Funktionserhalt
nein
Werkstoff
Stahl
Länge
3000 mm
Blechstärke
1,5 mm
Breite
500 mm
Oberfläche
tauchfeuerverzinkt
SKS 660 FT
Art.Nr.
6056733
Länge
3000 mm
Blechstärke
1,5 mm
Funktionserhalt
nein
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Breite
600 mm
