90°-Bogen 60 FS
Typ RB 90 640 FS | Art.Nr. 7001290 | EAN 4012196211630
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung

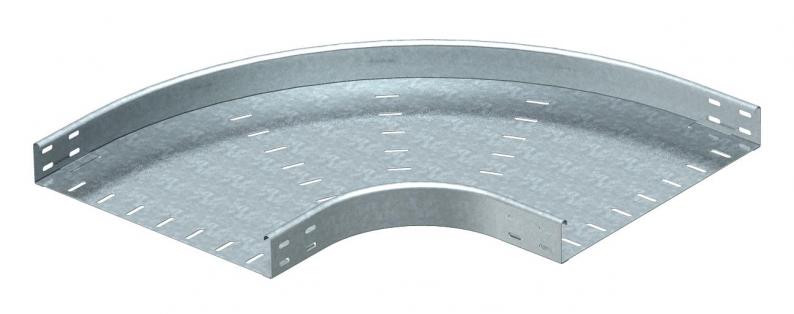

Bogen 90°, horizontal, für alle Kabelrinnentypen mit der Seitenhöhe 60 mm.
Formteil in runder Ausführung. Der Innenradius des Formteils beträgt 150 mm.
Befestigungsmaterialien sind separat zu bestellen.
Technische Daten

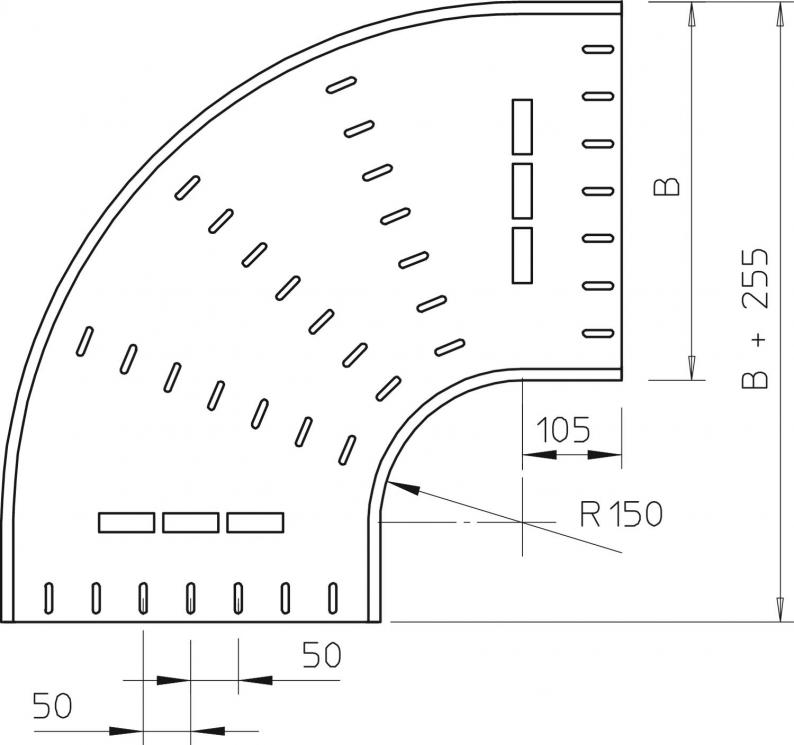

Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 400 mm |
| Maß R | 150 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1,5 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Abbiegung (Winkel) | 90° |
| Richtungsänderung | horizontal |
| Dimension | 60x400 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 18,9118 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RB 90 640 FS
400
bandverzinkt
Stahl
zink
7001290
RB 90 660 FS
600
bandverzinkt
Stahl
zink
7001312
