Aufflur-Installationskanal, Kanalhöhe 40 mm
Aufflur-Installationskanal, Kanalhöhe 40 mm
Art.Nr. 7404700 | EAN 4012195100676
Art.Nr. / Typ
Breite
Nutzquerschnitt
Höhe
40 mm
Länge
2400 mm
kl. VKE: 2.4 m
2.4m
Beschreibung

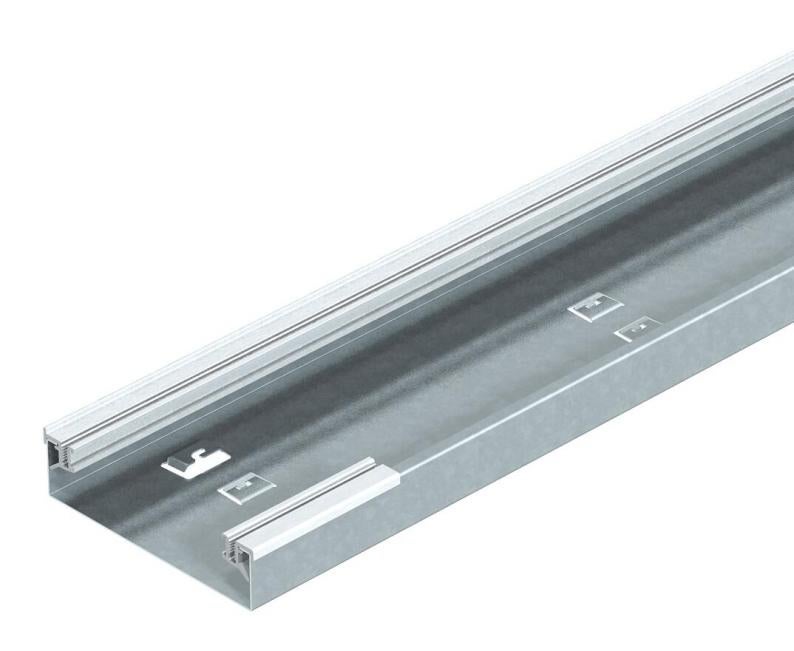

Aufflur-Installationskanal-Unterteil, 1-zügig, für Blind-/Montagedeckel mit einseitiger Abschrägung, mit aufsteckbaren Aluminium-Seitenprofilen zum Auflagern und Befestigen der Kanaldeckel, Bodenwanne mit Haltelaschen für max. 2 einsteckbare, selbstkontaktierende Trennstege und Prägung für Schutzleiteranschlusswinkel. Kanalhöhe geeignet zum Aufbau von Telitanks.
Technische Daten
Technische Daten
| Anzahl der steckbaren Trennwände | 2 |
|---|---|
| Anzahl der Züge | 3 St. |
| Blechstärke Unterteil | 1 mm |
| Dimension | 2400x150x40 |
| Geeignet für | Deckel einseitig abgeschrägt |
| Mit Trennwand | nein |
| Nutzquerschnitt | 45 cm² |
| Oberfläche | bandverzinkt |
| Querschnitt Zug 3 | 1771 mm² |
| Querschnitt Zug a | 1630 mm² |
| Querschnitt Zug b | 1120 mm² |
| Trennwandbefestigung | stecken |
| Werkstoff | Stahl |

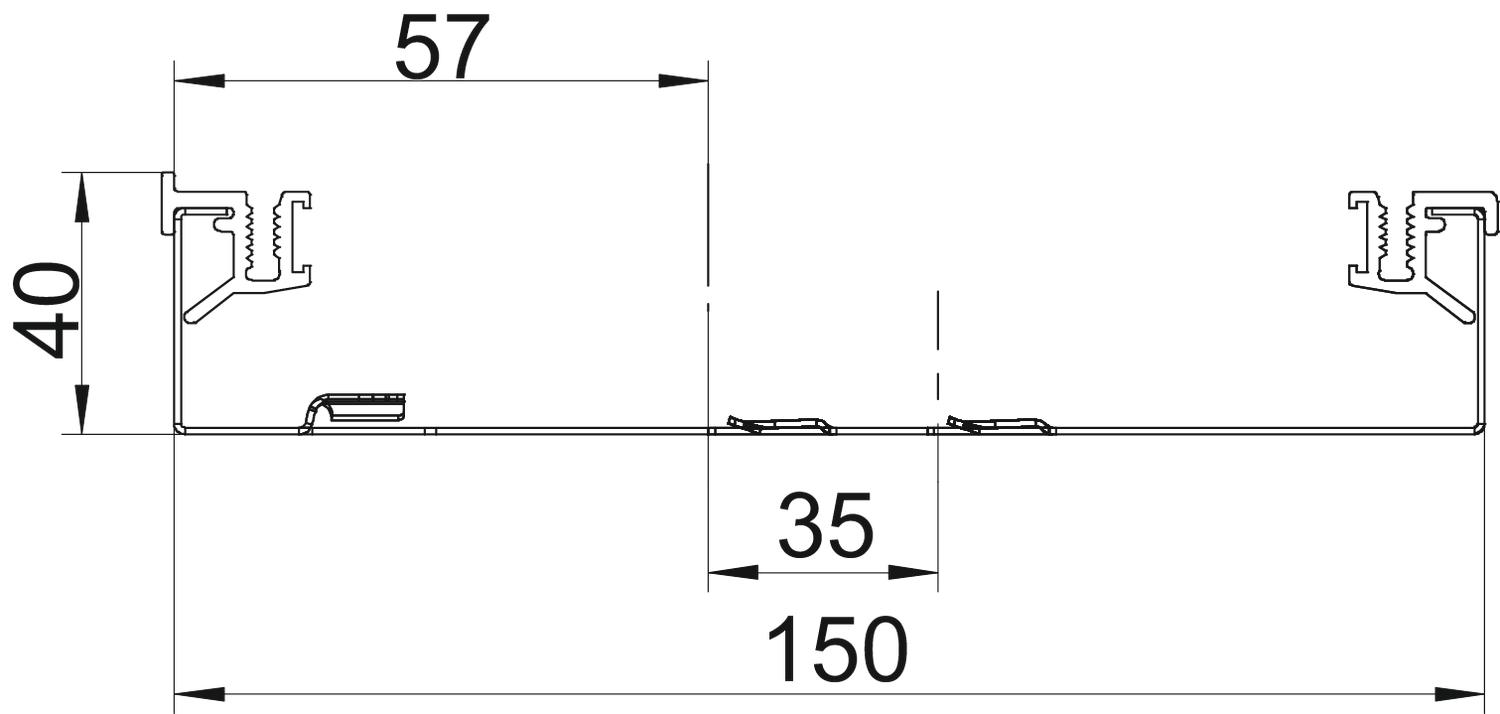

Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 40 mm |
| Länge | 2400 mm |
| Maß B | 150 mm |
| Maß b | 150 mm |
| Maß h | 40 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (1)
Zertifikate (1)
Artikelbilder (2)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Länge
Breite
Nutzquerschnitt
Art.Nr.
AIKU 15040
40 mm
2400 mm
150 mm
45 cm²
7404700

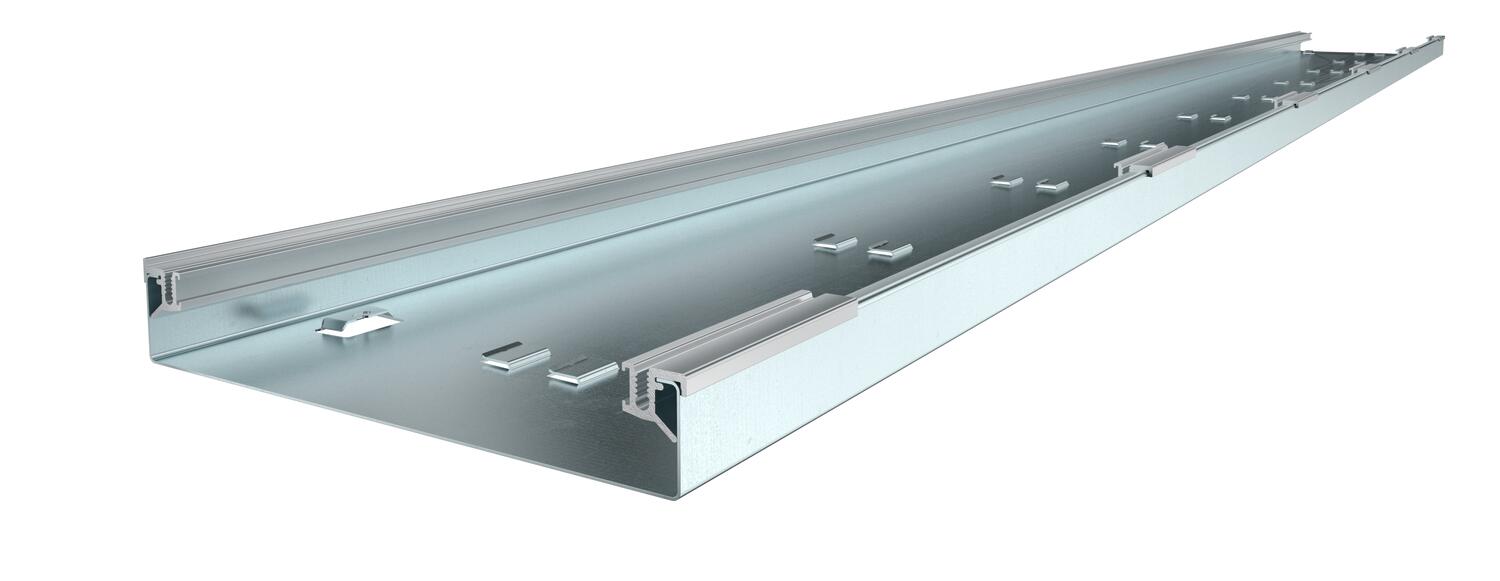

AIKU 25040
40 mm
2400 mm
250 mm
81 cm²
7404712
Breite
Nutzquerschnitt
AIKU 15040
Art.Nr.
7404700
Höhe
40 mm
Länge
2400 mm
Breite
150 mm
Nutzquerschnitt
45 cm²
AIKU 25040
Art.Nr.
7404712
Breite
250 mm
Höhe
40 mm
Nutzquerschnitt
81 cm²
Länge
2400 mm
