Formteilverbinder Magic DD
Art.Nr. 6065810 | EAN 4012196054282
Art.Nr. / Typ
Maß B
Breite
Höhe
85 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

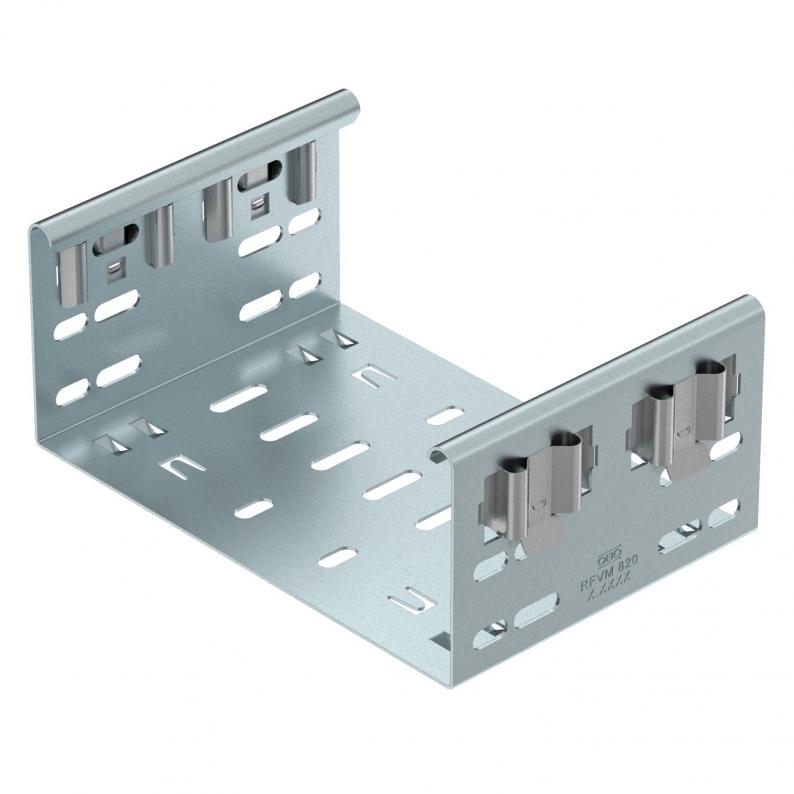

Formteilverbinder-Magic zur direkten und schraubenlosen Verbindung von Magic-Formteilen mit der Seitenhöhe 85 mm.
Der Formteilverbinder ist mit vier Klammern ausgestattet und kann bei der einseitigen Bestückung von nur zwei Klammern auch zur direkten Verbindung mit einer geschnittenen Kabelrinne genutzt werden. Zur Verbindung einer geschnittenen Kabelrinne mit einem Formteil wird dann jeweils noch ein Längsverbinder-Set Magic benötigt.
Der Formteilverbinder ist mit vier Klammern ausgestattet und kann bei der einseitigen Bestückung von nur zwei Klammern auch zur direkten Verbindung mit einer geschnittenen Kabelrinne genutzt werden. Zur Verbindung einer geschnittenen Kabelrinne mit einem Formteil wird dann jeweils noch ein Längsverbinder-Set Magic benötigt.
Technische Daten
Technische Daten
| Ausführung | Längsverbinder |
|---|---|
| Blechstärke | 1,25 mm |
| Dimension | 85x100 |
| Farbe | zink |
| Funktionserhalt | nein |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | nein |
| Geeignet für Kabelrinne | ja |
| Geeignet für Kabeltragsystemhöhe | 85 mm |
| Gelenkverbinder horizontal | nein |
| Gelenkverbinder vertikal | nein |
| Oberfläche | bandverzinkt Zink/Aluminium, Double Dip |
| Rostfreier Stahl, gebeizt | nein |
| Verbindungsart | schraubloser Verbinder |
| Werkstoff | Stahl |

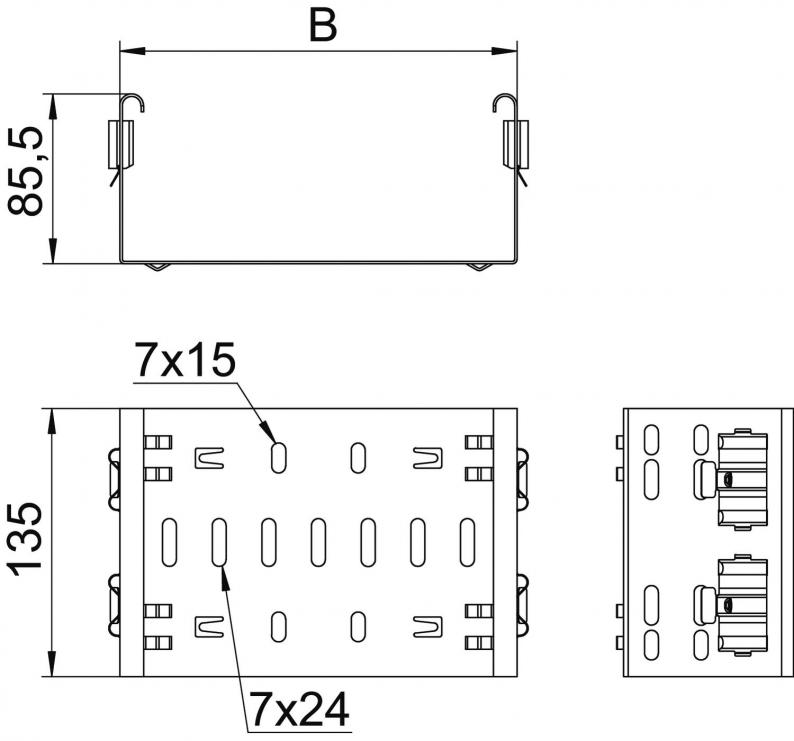

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 85 mm |
| Länge | 135 mm |
| Maß B | 100 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Maß B
Höhe
Breite
Art.Nr.
FVM 810 DD
100 mm
85 mm
100 mm
6065810
FVM 830 DD
300 mm
85 mm
300 mm
6065816
FVM 840 DD
400 mm
85 mm
400 mm
6065818
FVM 850 DD
500 mm
85 mm
500 mm
6065820
FVM 860 DD
600 mm
85 mm
600 mm
6065822
Maß B
Breite
FVM 810 DD
Art.Nr.
6065810
Maß B
100 mm
Höhe
85 mm
Breite
100 mm
FVM 830 DD
Art.Nr.
6065816
Breite
300 mm
Maß B
300 mm
Höhe
85 mm
FVM 840 DD
Art.Nr.
6065818
Maß B
400 mm
Breite
400 mm
Höhe
85 mm
FVM 850 DD
Art.Nr.
6065820
Höhe
85 mm
Breite
500 mm
Maß B
500 mm
FVM 860 DD
Art.Nr.
6065822
Höhe
85 mm
Maß B
600 mm
Breite
600 mm
