Gitterrinnenbogen 90° G
Gitterrinnenbogen 90° G
Art.Nr. 6002370 | EAN 4012195456230
Art.Nr. / Typ
Draht-Durchmesser
Breite
Funktionserhalt
nein
kl. VKE: 1 Stück
1Stück
Beschreibung
Bogen 90°, horizontal, für Gitterrinnen mit der Seitenhöhe 105 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Bauform | Bogen horizontal |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3625 kg CO2e / 1 Stück |
| Dimension | 105x100 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Oberfläche | galvanisch verzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |

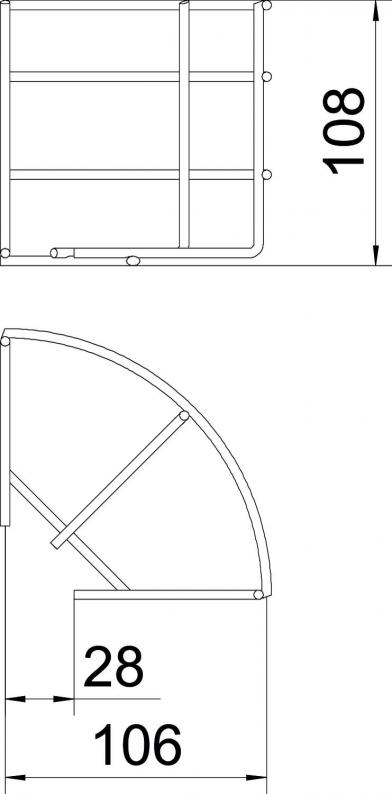

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 105 mm |
| Maß A | 28 mm |
| Maß B | 106 mm |
| Maß H | 108 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Draht-Durchmesser
Breite
Funktionserhalt
Art.Nr.
GRB 90 110 G
3,9 mm
100 mm
nein
6002370
GRB 90 120 G
4,8 mm
200 mm
nein
6002374
GRB 90 130 G
4,8 mm
300 mm
nein
6002376
GRB 90 140 G
4,8 mm
400 mm
nein
6002378
GRB 90 150 G
4,8 mm
500 mm
nein
6002382
GRB 90 160 G
4,8 mm
600 mm
nein
6002384
Draht-Durchmesser
Breite
GRB 90 110 G
Art.Nr.
6002370
Draht-Durchmesser
3,9 mm
Breite
100 mm
Funktionserhalt
nein
GRB 90 120 G
Art.Nr.
6002374
Breite
200 mm
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
GRB 90 130 G
Art.Nr.
6002376
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
Breite
300 mm
GRB 90 140 G
Art.Nr.
6002378
Breite
400 mm
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
GRB 90 150 G
Art.Nr.
6002382
Breite
500 mm
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
GRB 90 160 G
Art.Nr.
6002384
Breite
600 mm
Draht-Durchmesser
4,8 mm
Funktionserhalt
nein
