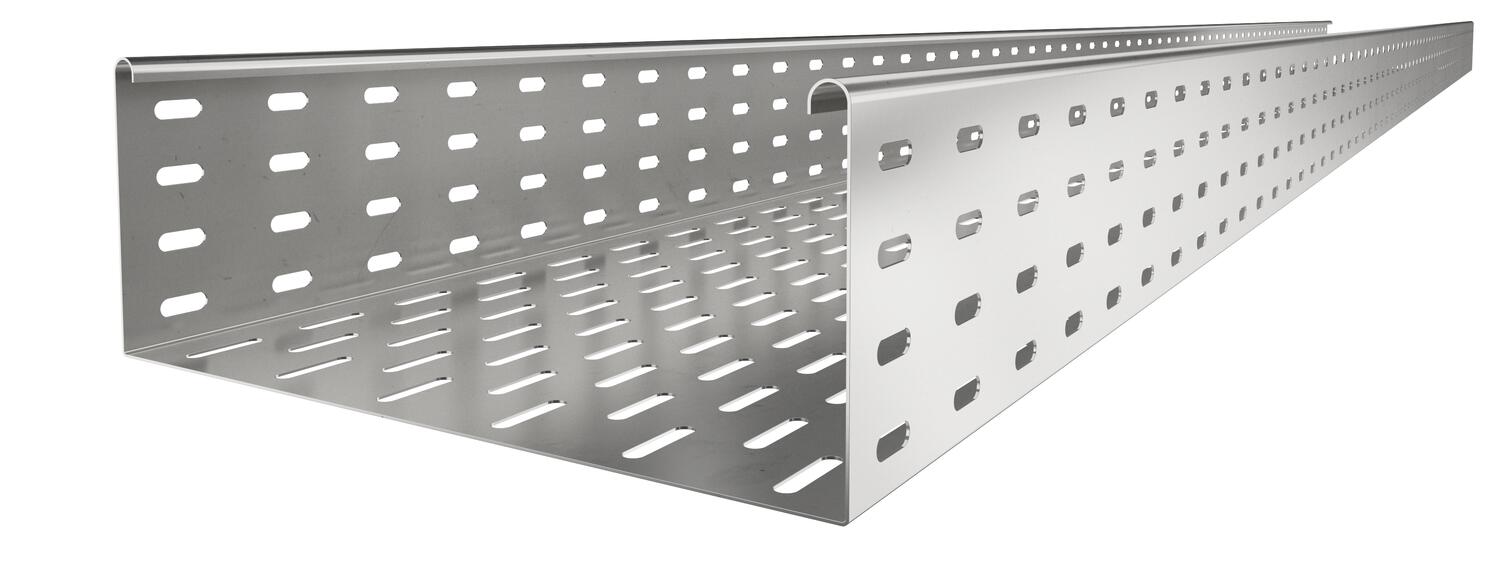

Kabelrinne MKS 110 A2

…

Typ MKS 110 A2 | OBO Art.Nr. 6060803 | EAN 4012196392711

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

OBO Art.Nr. / Typ

6060803 / MKS 110 A2

Werkstoff

Edelstahl, rostfrei 1.4301

Länge

3000 mm

Breite

100 mm

Oberfläche

blank, nachbehandelt

Blechstärke

1 mm

Funktionserhalt

nein

Dieser Artikel ist ein Auslaufartikel!

kl. VKE: 3 m

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

MKS 110 = Mittelschweres-Kabelrinnen-System in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.

Die Kabelrinne wird auf dem Ausleger mit Schrauben Typ FRS M6 x 12 befestigt.

Technische Daten

Abmessung	110 x 100
Art des Verbinders Kabeltragsystem	geschraubt
Ausführung Verbinder	ohne Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	1 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	13,3696 kg CO₂e / 1 Meter
Dimension	110x100x3000
Funktionserhalt	nein
Mit Oberteil	nein
Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzquerschnitt	110 cm²
Nutzquerschnitt	11000 mm²
Oberfläche	blank, nachbehandelt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Weitspann-Ausführung	nein
Werkstoff	Edelstahl, rostfrei 1.4301

Abmessungen

Breite	100 mm
Höhe	110 mm
Länge	3000 mm
Maß B	100 mm

Belastungen

Stützabstand 1,5m	1,85 kN/m
Stützabstand 2,0m	1,3 kN/m
Stützabstand 2,5m	0,75 kN/m
Stützabstand 3,0m	0,6 kN/m

Downloads

0 ausgewählt

Datenblatt (1)

Erklärungen (3)

Anleitungen & Hilfen (2)

Artikelbilder (3)

Zubehör

Systemzubehör

OBO Art.Nr. 6067948

Längs- und Winkelverbinder 110 A2

Typ

RLVL 110 A2

kl. VKE: 10 Stück

OBO Art.Nr. 6052878

Deckel mit Drehriegel A2

Typ

DRL 100 A2

kl. VKE: 3 m

OBO Art.Nr. 6062255

Trennsteg 110 A2

Typ

TSG 110 A2

kl. VKE: 3 m
