Reihenlüsterklemmen 4 mm², Polypropylen
Typ 72 CE SW/EKL 0 S | Art.Nr. 2056089 | EAN 4012195879251
Art.Nr. / Typ
Nennspannung
Nennquerschnitt min.
Farbe
Anzahl der Klemmstellen
12
kl. VKE: 10 Stück
10Stück
Beschreibung
Geprüft nach EN 60998.
Klemmen Stahl, Schrauben Stahl, galvanisch verzinkt, 12-polige, in Einzelklemmen abtrennbare Leisten durch "twist'n'pull".
Schrauben hochgedreht, unverlierbar.
Max. zulässige Umgebungstemperatur gemäß EN 60998: -5 bis +80 °C.
Nennquerschnitt 4 mm²
Nennspannung 450 V
Nennstrom 32 A
Max. klemmbar je Seite: 4 mm² starr oder 2,5 mm² flexibel.
Klemmen Stahl, Schrauben Stahl, galvanisch verzinkt, 12-polige, in Einzelklemmen abtrennbare Leisten durch "twist'n'pull".
Schrauben hochgedreht, unverlierbar.
Max. zulässige Umgebungstemperatur gemäß EN 60998: -5 bis +80 °C.
Nennquerschnitt 4 mm²
Nennspannung 450 V
Nennstrom 32 A
Max. klemmbar je Seite: 4 mm² starr oder 2,5 mm² flexibel.
Technische Daten

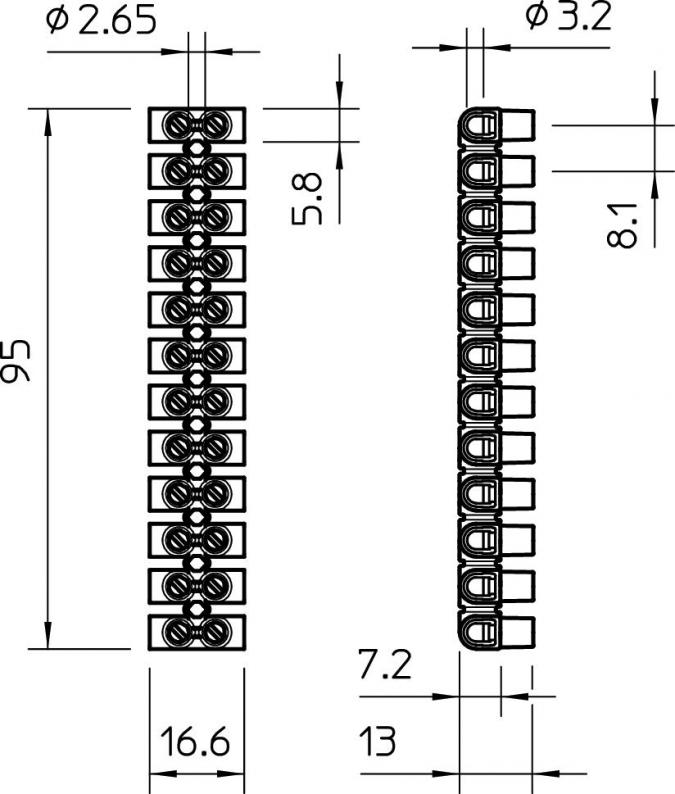

Abmessungen
| Länge | 95 mm |
|---|---|
| Breite | 16,6 mm |
| Höhe | 13 mm |
Technische Daten
| Umgebungstemperatur | 80 °C |
|---|---|
| Polzahl | 12 |
| Nennstrom | 32 A |
| Nennspannung | 450 V |
| Explosionsgeprüfte Ausführung | nein |
| Abschlussplatte erforderlich | nein |
| Bohrlochabstand mittig | 8,1 mm |
| Geeignet für Massivleiter | ja |
| Geeignet für flexible Leiter | ja |
| Geeignet für mehrdrahtige Leiter | ja |
| Transparent | nein |
| Anzahl der Klemmstellen je Pol | 2 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Anschlussposition | seitlich |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse max. | 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse min. | 1 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig max. | 4 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig min. | 1 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig max. | 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig min. | 1 mm² |
| Nennquerschnitt min. | 4 mm² |
| Querschnitt | Max. klemmbar je Seite: 4 mm² starr oder 2,5 mm² flexibel mm² |
| Anzahl der Klemmstellen | 12 |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Dimension | 4,0mm² |
| Werkstoff | Polypropylen |
| Farbe | schwarz |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Nennspannung
Nennquerschnitt min.
Anzahl der Klemmstellen
Farbe
Art.Nr.
72 CE WS/EKL 0 S
450
4
12
weiß
2056070
72 CE SW/EKL 0 S
450
4
12
schwarz
2056089
Farbe
72 CE WS/EKL 0 S
Art.Nr.
2056070
Nennspannung
450
Nennquerschnitt min.
4
Anzahl der Klemmstellen
12
Farbe
weiß
72 CE SW/EKL 0 S
Art.Nr.
2056089
Nennspannung
450
Nennquerschnitt min.
4
Anzahl der Klemmstellen
12
Farbe
schwarz
