TP-Wand- und Deckenbügel FT
TP-Wand- und Deckenbügel FT
Typ TPDG 245 FT | OBO Art.Nr. 6365981 | EAN 4012195076919
Art.Nr. / Typ
F in kN Wand
F in kN Decke
Breite
für Breite max.
Farbe
zink
Höhe
60 mm
kl. VKE: 5 Stück
5Stück
Beschreibung
TP Wand- und Deckenbügel mit Klemmlaschen für die schraubenlose Gitterrinnenbefestigung.
Wird der Bügel direkt an Wand oder Decke befestigt, ist aus Stabilitätsgründen immer das Distanzstück Typ DS 4 einzusetzen.
Max. Seitenhöhe des Kabeltrag-Systems 60 mm.
Technische Daten
Technische Daten
| Ausführung | Abhängebügel (C-Bügel) |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,4808 kg CO2e / 1 Stück |
| Dimension | B245mm |
| F in kN Decke | 0,8 kN |
| F in kN Wand | 0,87 kN |
| Farbe | zink |
| Funktionserhalt | nein |
| für Breite max. | 200 mm |
| für Breite min. | 200 |
| Geeignet für Gitterrinne | ja |
| Geeignet für Kabelleiter | nein |
| Geeignet für Kabelrinne | nein |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |

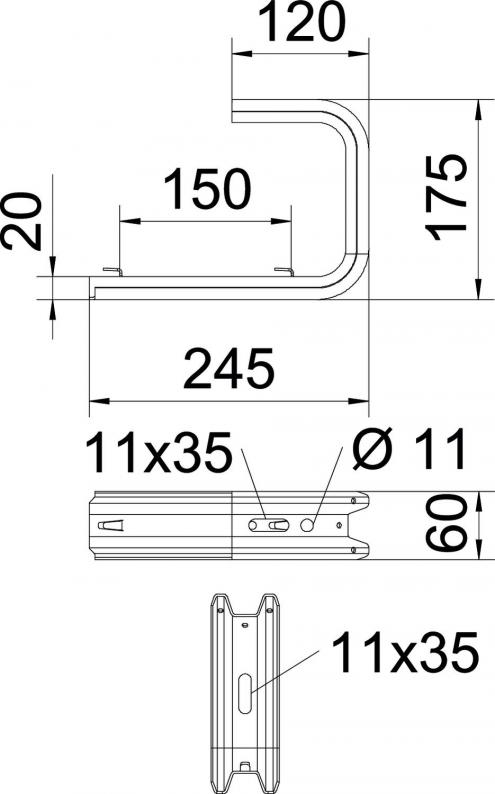

Abmessungen
| Breite | 245 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 175 mm |
| Maß B | 245 mm |
| Maß L | 150 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Ausführungen
Typ
F in kN Wand
F in kN Decke
Breite
Farbe
für Breite max.
Höhe
OBO Art.Nr.
TPDG 145 FT
1,4 kN
1,3 kN
145 mm
zink
100 mm
60 mm
6365977
TPDG 245 FT
0,87 kN
0,8 kN
245 mm
zink
200 mm
60 mm
6365981
TPDG 345 FT
0,55 kN
0,5 kN
345 mm
zink
300 mm
60 mm
6365985
F in kN Wand
F in kN Decke
Breite
für Breite max.
TPDG 145 FT
OBO Art.Nr.
6365977
F in kN Wand
1,4 kN
F in kN Decke
1,3 kN
Breite
145 mm
Farbe
zink
für Breite max.
100 mm
Höhe
60 mm
TPDG 245 FT
OBO Art.Nr.
6365981
Farbe
zink
F in kN Decke
0,8 kN
Höhe
60 mm
Breite
245 mm
für Breite max.
200 mm
F in kN Wand
0,87 kN
TPDG 345 FT
OBO Art.Nr.
6365985
Breite
345 mm
F in kN Decke
0,5 kN
F in kN Wand
0,55 kN
Farbe
zink
Höhe
60 mm
für Breite max.
300 mm
