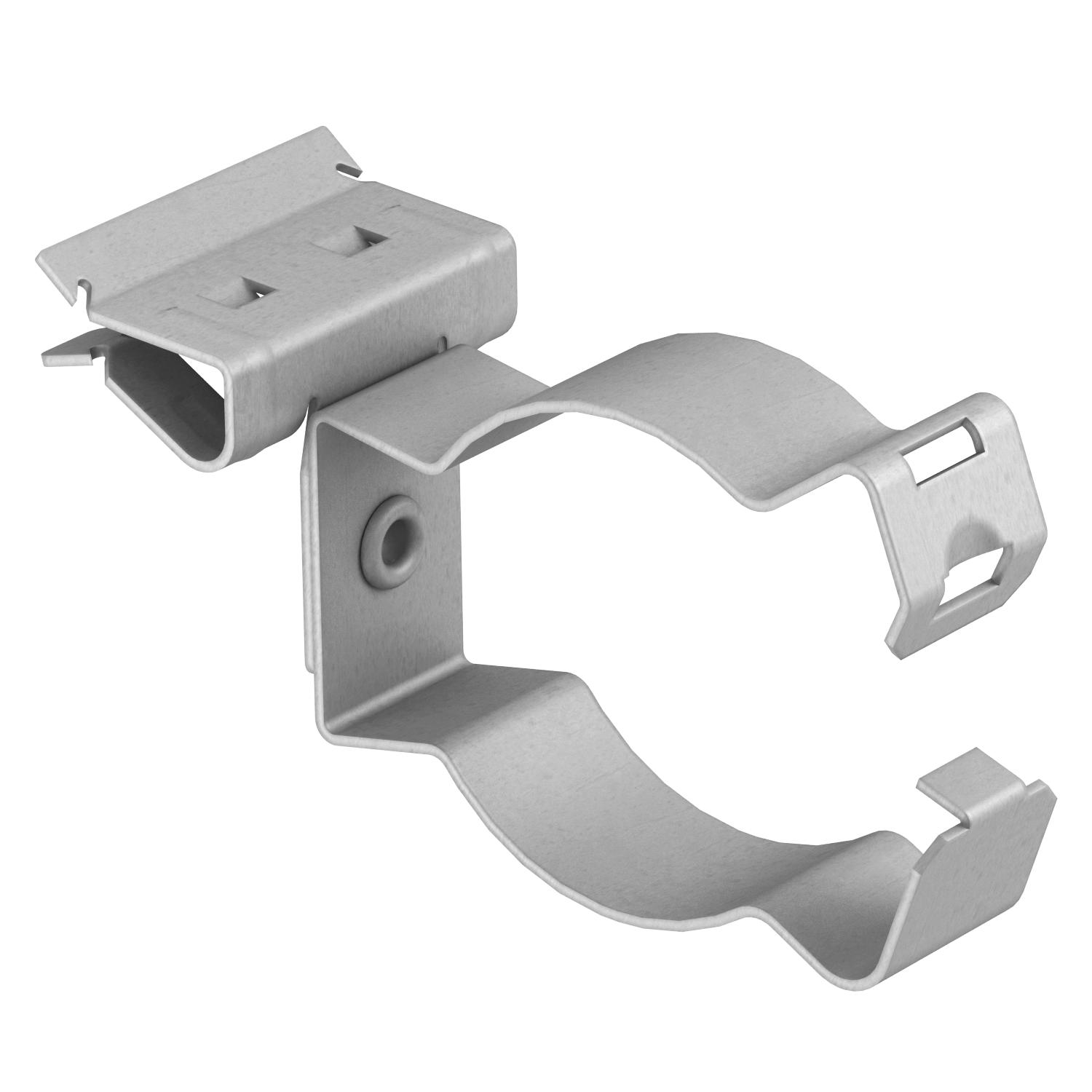

Trägerklammer, für Rohre, geschlossen/seitlich
Typ BCHPC 2-4 D32 | Art.Nr. 1483685 | EAN 4012196502608




Art.Nr. / Typ
Rohr-/Kabeldurchmesser min.
Rohr-/Kabeldurchmesser max.
Flanschdicke F min.
Flanschdicke F max.
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 50 Stück
50Stück
Beschreibung
Trägerklammer zum Aufschlagen mit geschlossener Rohraufnahme als individuelle Befestigungslösung am Träger.
Technische Daten
Technische Daten
| Scharnierend | nein |
|---|---|
| Scharnier justierbar | nein |
| Bruchlast | 0,45 kN |
| Rohr-/Kabeldurchmesser min. | 30 mm |
| Rohr-/Kabeldurchmesser max. | 32 mm |
| Befestigungsart | klemmen |
| Anschlussart/-bauteil | Rohr/Kabel |
| Flanschdicke F min. | 2 mm |
| Flanschdicke F max. | 4 mm |
| Dimension | 2-4mm |
| Oberfläche | Zinklamelle |
| Werkstoff | Stahl |
Downloads
0 ausgewählt
Datenblatt (1)
Anleitungen & Hilfen (1)
Artikelbilder (3)
Ausschreibungstexte (2)
Ausführungen
Typ
Rohr-/Kabeldurchmesser min.
Rohr-/Kabeldurchmesser max.
Flanschdicke F min.
Flanschdicke F max.
Art.Nr.
BCHPC 2-4 D32
30
32
2
4
1483685
BCHPC 4-8 D25
22
26
4
8
1483689
BCHPC 4-8 D40
36
40
4
8
1483693
BCHPC 8-14 D32
30
32
8
14
1483705
BCHPC 14-20 D40
36
40
14
20
1483717
Rohr-/Kabeldurchmesser min.
Rohr-/Kabeldurchmesser max.
Flanschdicke F min.
Flanschdicke F max.
BCHPC 2-4 D32
Art.Nr.
1483685
Rohr-/Kabeldurchmesser min.
30
Rohr-/Kabeldurchmesser max.
32
Flanschdicke F min.
2
Flanschdicke F max.
4
BCHPC 4-8 D25
Art.Nr.
1483689
Rohr-/Kabeldurchmesser min.
22
Rohr-/Kabeldurchmesser max.
26
Flanschdicke F min.
4
Flanschdicke F max.
8
BCHPC 4-8 D40
Art.Nr.
1483693
Rohr-/Kabeldurchmesser min.
36
Rohr-/Kabeldurchmesser max.
40
Flanschdicke F min.
4
Flanschdicke F max.
8
BCHPC 8-14 D32
Art.Nr.
1483705
Rohr-/Kabeldurchmesser min.
30
Rohr-/Kabeldurchmesser max.
32
Flanschdicke F min.
8
Flanschdicke F max.
14
BCHPC 14-20 D40
Art.Nr.
1483717
Rohr-/Kabeldurchmesser min.
36
Rohr-/Kabeldurchmesser max.
40
Flanschdicke F min.
14
Flanschdicke F max.
20
