Trägerklammer, für Rohre, offen/seitlich
Trägerklammer, für Rohre, offen/seitlich
Art.Nr. 1483933 | EAN 4012196503490
Art.Nr. / Typ

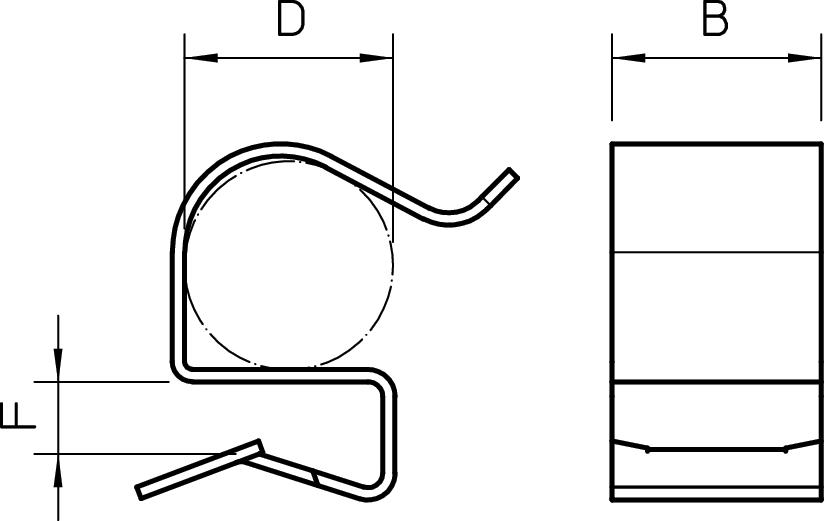

Flanschdicke F min.
Flanschdicke F max.
Rohr-/Kabeldurchmesser max.
Rohr-/Kabeldurchmesser min.
kl. VKE: 100 Stück
100Stück
Beschreibung
Trägerklammer zum Aufschlagen für Kabel als individuelle Befestigungslösung am Träger.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Rohr/Kabel |
|---|---|
| Befestigungsart | klemmen |
| Dimension | 4-7mm |
| Flanschdicke F max. | 7 mm |
| Flanschdicke F min. | 4 mm |
| Oberfläche | Zinklamelle |
| Rohr-/Kabeldurchmesser max. | 7 mm |
| Rohr-/Kabeldurchmesser min. | 6 mm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Flanschdicke F min.
Flanschdicke F max.
Rohr-/Kabeldurchmesser max.
Rohr-/Kabeldurchmesser min.
Art.Nr.
BCC 2-4 D5,5
2 mm
4 mm
5 mm
4 mm
1483901
BCC 2-4 D7
2 mm
4 mm
7 mm
6 mm
1483903
BCC 2-4 D11
2 mm
4 mm
12 mm
10 mm
1483907
BCC 4-7 D5,5
4 mm
7 mm
5 mm
4 mm
1483931
BCC 4-7 D7
4 mm
7 mm
7 mm
6 mm
1483933
BCC 4-7 D9
4 mm
7 mm
9 mm
7 mm
1483935
BCC 8-12 D7
8 mm
12 mm
7 mm
6 mm
1483961
BCC 8-12 D9
8 mm
12 mm
9 mm
7 mm
1483963
BCC 8-12 D11
8 mm
12 mm
11 mm
10 mm
1483965
BCC 8-12 D14
8 mm
12 mm
14 mm
12 mm
1483969
Flanschdicke F min.
Flanschdicke F max.
Rohr-/Kabeldurchmesser max.
Rohr-/Kabeldurchmesser min.
BCC 2-4 D5,5
Art.Nr.
1483901
Flanschdicke F min.
2 mm
Flanschdicke F max.
4 mm
Rohr-/Kabeldurchmesser max.
5 mm
Rohr-/Kabeldurchmesser min.
4 mm
BCC 2-4 D7
Art.Nr.
1483903
Rohr-/Kabeldurchmesser max.
7 mm
Flanschdicke F max.
4 mm
Rohr-/Kabeldurchmesser min.
6 mm
Flanschdicke F min.
2 mm
BCC 2-4 D11
Art.Nr.
1483907
Rohr-/Kabeldurchmesser min.
10 mm
Rohr-/Kabeldurchmesser max.
12 mm
Flanschdicke F max.
4 mm
Flanschdicke F min.
2 mm
BCC 4-7 D5,5
Art.Nr.
1483931
Flanschdicke F max.
7 mm
Flanschdicke F min.
4 mm
Rohr-/Kabeldurchmesser max.
5 mm
Rohr-/Kabeldurchmesser min.
4 mm
BCC 4-7 D7
Art.Nr.
1483933
Flanschdicke F min.
4 mm
Rohr-/Kabeldurchmesser min.
6 mm
Rohr-/Kabeldurchmesser max.
7 mm
Flanschdicke F max.
7 mm
BCC 4-7 D9
Art.Nr.
1483935
Flanschdicke F max.
7 mm
Rohr-/Kabeldurchmesser min.
7 mm
Rohr-/Kabeldurchmesser max.
9 mm
Flanschdicke F min.
4 mm
BCC 8-12 D7
Art.Nr.
1483961
Flanschdicke F min.
8 mm
Rohr-/Kabeldurchmesser max.
7 mm
Rohr-/Kabeldurchmesser min.
6 mm
Flanschdicke F max.
12 mm
BCC 8-12 D9
Art.Nr.
1483963
Flanschdicke F max.
12 mm
Rohr-/Kabeldurchmesser max.
9 mm
Flanschdicke F min.
8 mm
Rohr-/Kabeldurchmesser min.
7 mm
BCC 8-12 D11
Art.Nr.
1483965
Flanschdicke F min.
8 mm
Rohr-/Kabeldurchmesser min.
10 mm
Rohr-/Kabeldurchmesser max.
11 mm
Flanschdicke F max.
12 mm
BCC 8-12 D14
Art.Nr.
1483969
Flanschdicke F max.
12 mm
Rohr-/Kabeldurchmesser min.
12 mm
Flanschdicke F min.
8 mm
Rohr-/Kabeldurchmesser max.
14 mm
