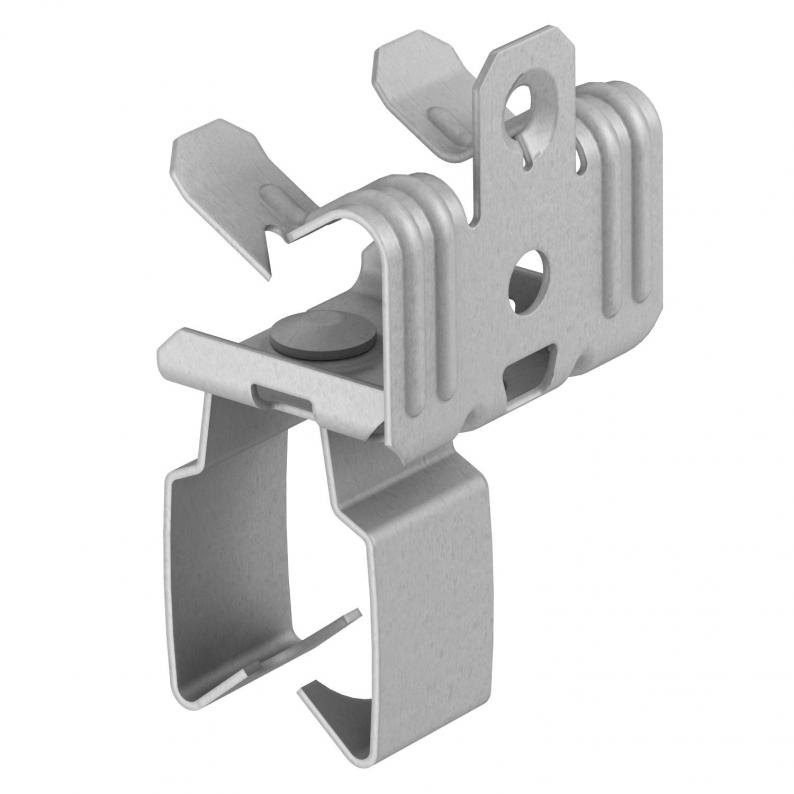

Trägerklammer, für Rohre, offen/unten
Trägerklammer, für Rohre, offen/unten
Art.Nr. 1483763 | EAN 4012196502837
Art.Nr. / Typ
Flanschdicke F min.
Flanschdicke F max.
kl. VKE: 50 Stück
50Stück
Beschreibung
Trägerklammer zum Aufschlagen mit offener Rohraufnahme als individuelle Befestigungslösung am Träger.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Rohr/Kabel |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,11 kN |
| Dimension | 8-12,5mm |
| Flanschdicke F max. | 12,5 mm |
| Flanschdicke F min. | 8 mm |
| Gewinde | M6 |
| Gewinde metrisch | 6 |
| Oberfläche | Zinklamelle |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |
Downloads
0 ausgewählt
Datenblatt (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Flanschdicke F min.
Rohr-/Kabeldurchmesser min.
Flanschdicke F max.
Art.Nr.
BCVPO 3-7 D20
3 mm
20 mm
7 mm
1483751
BCVPO 8-12,5 D25
8 mm
12,5 mm
1483763
BCVPO 14-20 D32
14 mm
32 mm
20 mm
1483775
Flanschdicke F min.
Rohr-/Kabeldurchmesser min.
Flanschdicke F max.
BCVPO 3-7 D20
Art.Nr.
1483751
Flanschdicke F min.
3 mm
Rohr-/Kabeldurchmesser min.
20 mm
Flanschdicke F max.
7 mm
BCVPO 8-12,5 D25
Art.Nr.
1483763
Flanschdicke F min.
8 mm
Flanschdicke F max.
12,5 mm
BCVPO 14-20 D32
Art.Nr.
1483775
Rohr-/Kabeldurchmesser min.
32 mm
Flanschdicke F max.
20 mm
Flanschdicke F min.
14 mm
