Vertikalbogen steigend, Kanalhöhe 120 mm, reinweiß
Typ PLM BR 1220 RW
|Art.Nr. 7218120
|EAN 4012197357818
Art.Nr. / Typ
7218120 / PLM BR 1220 RW
kl. VKE: 1 translation missing
1translation missing
translation missing
Beschreibung

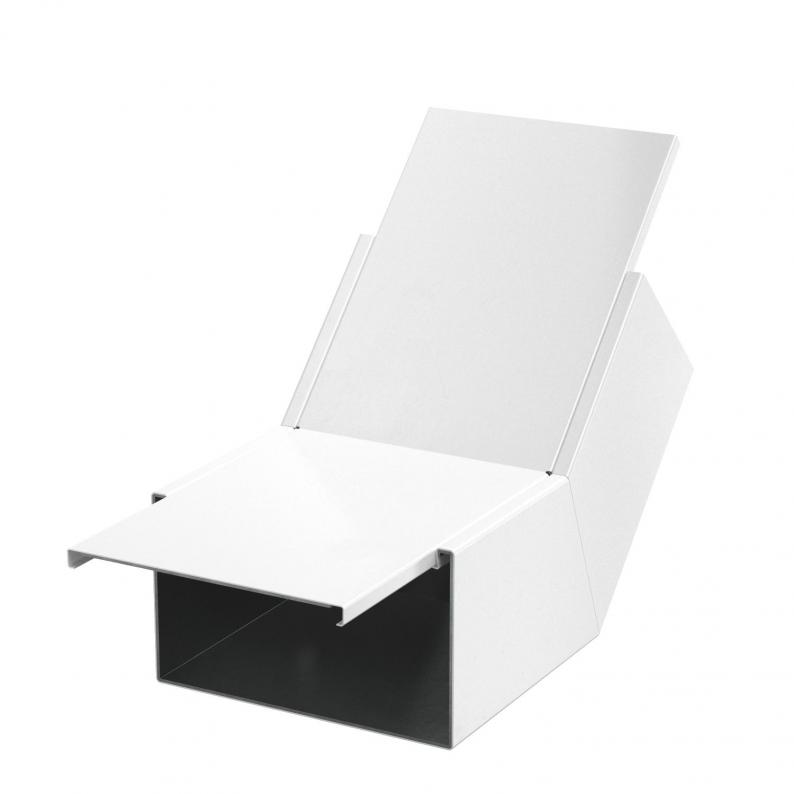

45°-Vertikalbogen in steigender Ausführung mit intumeszierendem Brandschutzgewebe für Installationskanal PYROLINE® Rapid PLM. Geeignet für die direkte Wand- und Deckenmontage, Montage unterhalb von Systemböden und auf Tragsystemen. Werkzeuglose Stoßstellenmontage mit Stoßstellenverbinder PLM SI. Der Deckel wird werkzeuglos aufgerastet und ermöglicht eine schnelle Revision und Nachbelegung. Deckelüberstand ermöglicht versetzte Deckelmontage für durchgängigen Potentialausgleich der gesamten Kanalstrecke.
Kein elektrischer Funktionserhalt nach DIN 4102 Teil 12!
Kein elektrischer Funktionserhalt nach DIN 4102 Teil 12!
Technische Daten
Technische Daten
| Nutzquerschnitt | 18500 mm² |
|---|---|
| Winkel des Bogens | 45 ° |
| Deckelbefestigung | sonstige |
| Mit Lochung | ja |
| Trennwände möglich | nein |
| Ummantelung | Stahl |
| Anzahl der beflammbaren Seiten | 4 |
| Klassifizierung EI - Installationskanal | 90 |
| Dimension | 422x200x291 |
| Oberfläche | pulverbeschichtet |
| Werkstoff | Stahl |
| Farbe | reinweiß; RAL 9010 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 7,523 kg CO2e / 1 Stück |

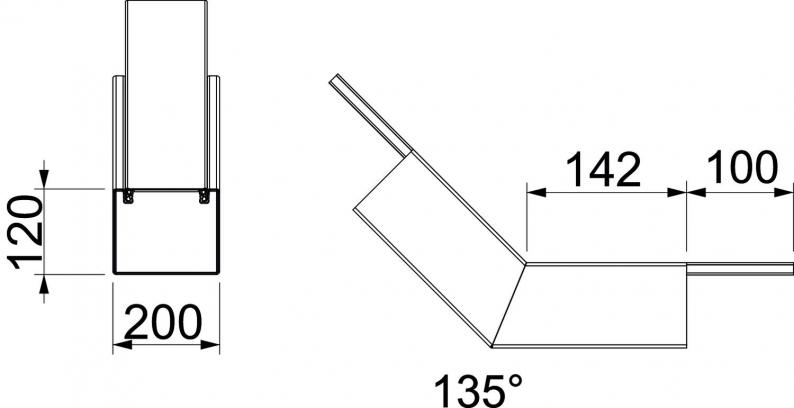

Abmessungen
| Maß A | 142 mm |
|---|---|
| Maß B | 200 mm |
| Maß H | 120 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Maß B
Maß H
Art.Nr.
PLM BR 1220 RW
200
120
7218120
PLM BR 1220 RW
Art.Nr.
7218120
Maß
B
200
Maß H
120
