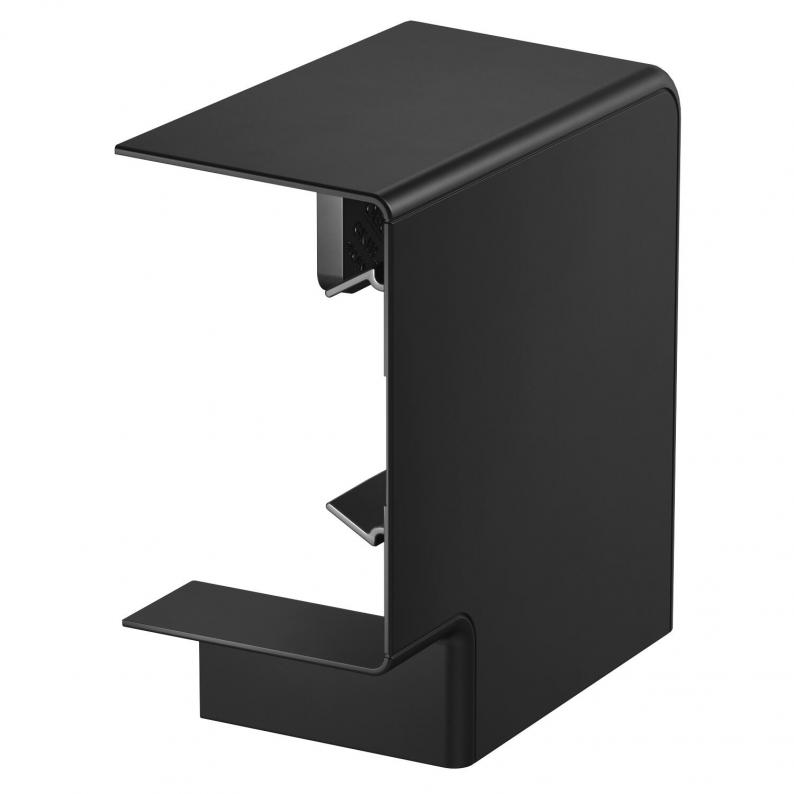

Flachwinkelhaube, für Geräteeinbaukanal Rapid 80 Typ 70130

Typ GK-FH70130SW | Art.Nr. 6274423 | EAN 4012197372798

Datenblatt (PDF)

Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

Breite

Höhe

Farbe

kl. VKE: 1 translation missing

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Flachwinkel-Haubenformteil aus halogenfreiem PC/ABS zur einfachen Erstellung einer steigenden oder fallenden 90°-Richtungsänderung mit Geräteeinbaukanal der Serie Rapid 80 GK, GKH, GS und GA. Das Flachwinkel-Haubenformteil ist einsetzbar für symmetrische und asymmetrische Kanaltypen.

Technische Daten

Abmessungen

Länge	172,5 mm
Breite	138 mm
Höhe	73 mm

Technische Daten

Montagelochung im Boden	nein
Halogenfrei	ja
Kabelhalteklammer	nein
Schutzfolie	ja
Kanalverbinder	nein
Winkelbereich max.	90 mm
Winkelbereich min.	90 mm
Richtungsänderung	vertikal steigend/fallend
Symmetrisch	ja
Anzahl der Oberteile	1
Oberteilbreite 2	0 mm
Oberteilbreite 3	0 mm
Montageart der Oberteile	übergreifend
für Kanalbreite	130 mm
für Kanalhöhe	70 mm
Ausführung	Haubenformteil
Oberteilbreite	0 mm
Temperatureinsatzbereich max.	60 °C
Temperatureinsatzbereich min.	-5 °C
Dimension	70x130
Werkstoff	Polycarbonat/Acrylnitril-Butadien-Styrol
Farbe	tiefschwarz; RAL 9005
CO2 Fußabdruck (GWP) Cradle-to-Gate	1,2305 kg CO2e / 1 Stück

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (3)

Erklärungen (4)

Anleitungen & Hilfen (2)

Artikelbilder (1)

3D Daten Downloads (1)

Ausschreibungstexte (2)

Ausführungen

Farbe

GK-FH70130SW

Art.Nr.

6274423

Breite

138

Höhe

Farbe

tiefschwarz; RAL 9005

GK-FH70130RW

Art.Nr.

6274420

Breite

138

Höhe

Farbe

reinweiß; RAL 9010

GK-FH70130CW

Art.Nr.

6274421

Breite

138

Höhe

Farbe

cremeweiß; RAL 9001

GK-FH70130LGR

Art.Nr.

6274422

Breite

138

Höhe

Farbe

lichtgrau; RAL 7035
