Formteilverbinder Magic DD
Art.Nr. 6065710 | EAN 4012196053797
Art.Nr. / Typ
Maß B
Breite
Höhe
60 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

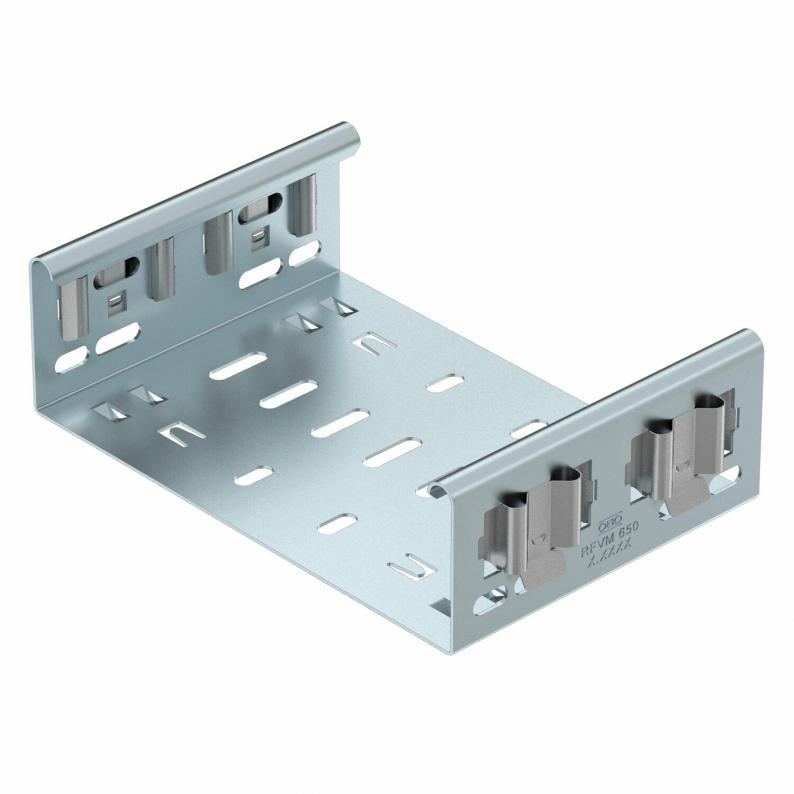

Formteilverbinder-Magic zur direkten und schraubenlosen Verbindung von Magic-Formteilen mit der Seitenhöhe 60 mm.
Der Formteilverbinder ist mit vier Klammern ausgestattet und kann bei der einseitigen Bestückung von nur zwei Klammern auch zur direkten Verbindung mit einer geschnittenen Kabelrinne genutzt werden. Zur Verbindung einer geschnittenen Kabelrinne mit einem Formteil wird dann jeweils noch ein Längsverbinder-Set Magic benötigt.
Der Formteilverbinder ist mit vier Klammern ausgestattet und kann bei der einseitigen Bestückung von nur zwei Klammern auch zur direkten Verbindung mit einer geschnittenen Kabelrinne genutzt werden. Zur Verbindung einer geschnittenen Kabelrinne mit einem Formteil wird dann jeweils noch ein Längsverbinder-Set Magic benötigt.
Technische Daten
Technische Daten
| Ausführung | Längsverbinder |
|---|---|
| Blechstärke | 1,25 mm |
| Dimension | 60x100 |
| Farbe | zink |
| Funktionserhalt | nein |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | nein |
| Geeignet für Kabelrinne | ja |
| Geeignet für Kabeltragsystemhöhe | 60 mm |
| Gelenkverbinder horizontal | nein |
| Gelenkverbinder vertikal | nein |
| Oberfläche | bandverzinkt Zink/Aluminium, Double Dip |
| Rostfreier Stahl, gebeizt | nein |
| Verbindungsart | schraubloser Verbinder |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

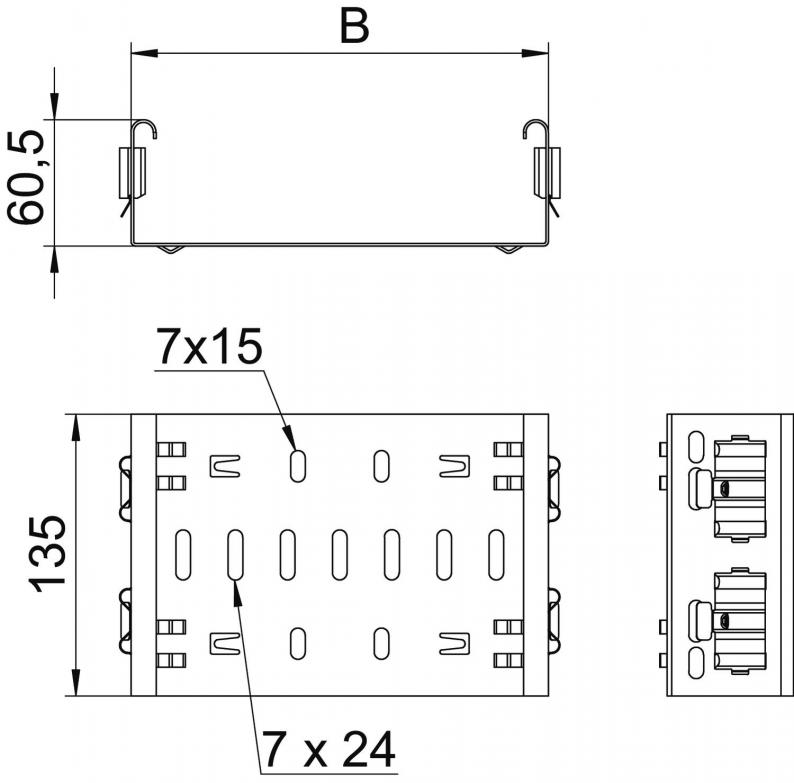

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 135 mm |
| Maß B | 100 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Maß B
Breite
Höhe
Art.Nr.
FVM 610 DD
100 mm
100 mm
60 mm
6065710
FVM 630 DD
300 mm
300 mm
60 mm
6065716
FVM 640 DD
400 mm
400 mm
60 mm
6065718
FVM 650 DD
500 mm
500 mm
60 mm
6065720
Maß B
Breite
FVM 610 DD
Art.Nr.
6065710
Maß B
100 mm
Breite
100 mm
Höhe
60 mm
FVM 630 DD
Art.Nr.
6065716
Maß B
300 mm
Breite
300 mm
Höhe
60 mm
FVM 640 DD
Art.Nr.
6065718
Maß B
400 mm
Breite
400 mm
Höhe
60 mm
FVM 650 DD
Art.Nr.
6065720
Breite
500 mm
Maß B
500 mm
Höhe
60 mm
