Kabelrinne RKS-Magic® 60 A2

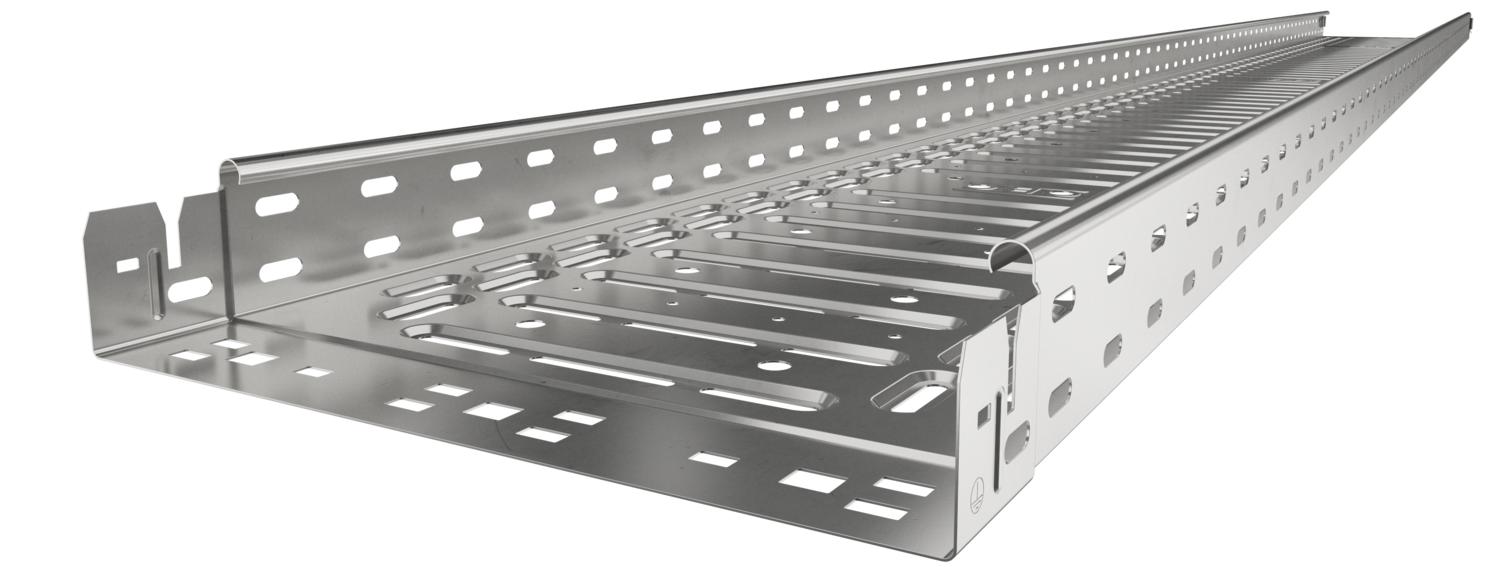

Kabelrinne RKS-Magic® 60 A2

Typ RKSM 610 A2 | Art.Nr. 6047613 | EAN 4012195706083

Alle Ausführungen anzeigen
Art.Nr. / Typ
Länge
Breite
Höhe
Funktionserhalt
Blechstärke
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E60
  • Funktionserhaltklasse E90
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Abmessungen

Länge3050 mm
Breite100 mm
Höhe60 mm
Maß y50 mm
Maß B100 mm

Technische Daten

Funktionserhaltja
Seitenlochungja
Ausführung Verbinderintegrierter Verbinder
Weitspann-Ausführungnein
Nutzquerschnitt58 cm²
Rostfreier Stahl, gebeiztnein
Blechstärke0,75 mm
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt5800 mm²
Mit Oberteilnein
Bodenlochung1
Dimension60x100x3050
Oberflächeblank, nachbehandelt
WerkstoffEdelstahl, rostfrei 1.4301
Farbeedelstahl
BrandschutzFunktionserhalt kabelspezifische Tragkonstruktion
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Belastungstesttyp nach IEC 61537Typ II
Nutzlänge3000 mm
Art des Verbinders KabeltragsystemKlickbefestigung
CO2 Fußabdruck (GWP) Cradle-to-Gate7,5243 kg CO2e / 1 Meter

Belastungen

Stützabstand 2,0m0,6 kN/m
Stützabstand 2,5m0,4 kN/m
Stützabstand 1,0m1,2 kN/m
Stützabstand 1,5m0,9 kN/m
Belastungsdiagramm Kabelrinne Typ RKSM 60

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (5)
Zertifikate (2)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (2)

Zubehör

Systemzubehör

Art.Nr. 6036620

90°-Bogen 60 A2
Typ
RB 90 610 A2

kl. VKE: 1 Stück

Typ
RB W 610 A2

kl. VKE: 1 Stück

Typ
RAA 610 A2

kl. VKE: 1 Stück

Ausführungen

Breite
Funktionserhalt
Blechstärke
RKSM 610 A2
Art.Nr.
6047613
Länge
3050
Breite
100
Höhe
60
Funktionserhalt
ja
Blechstärke
0,75
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
RKSM 620 A2
Art.Nr.
6047640
Länge
3050
Breite
200
Höhe
60
Funktionserhalt
ja
Blechstärke
0,75
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
RKSM 630 A2
Art.Nr.
6047656
Länge
3050
Breite
300
Höhe
60
Funktionserhalt
ja
Blechstärke
0,75
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
RKSM 640 A2
Art.Nr.
6047691
Länge
3050
Breite
400
Höhe
60
Funktionserhalt
nein
Blechstärke
0,9
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
RKSM 650 A2
Art.Nr.
6047721
Länge
3050
Breite
500
Höhe
60
Funktionserhalt
nein
Blechstärke
0,9
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
RKSM 660 A2
Art.Nr.
6047737
Länge
3050
Breite
600
Höhe
60
Funktionserhalt
nein
Blechstärke
0,9
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
