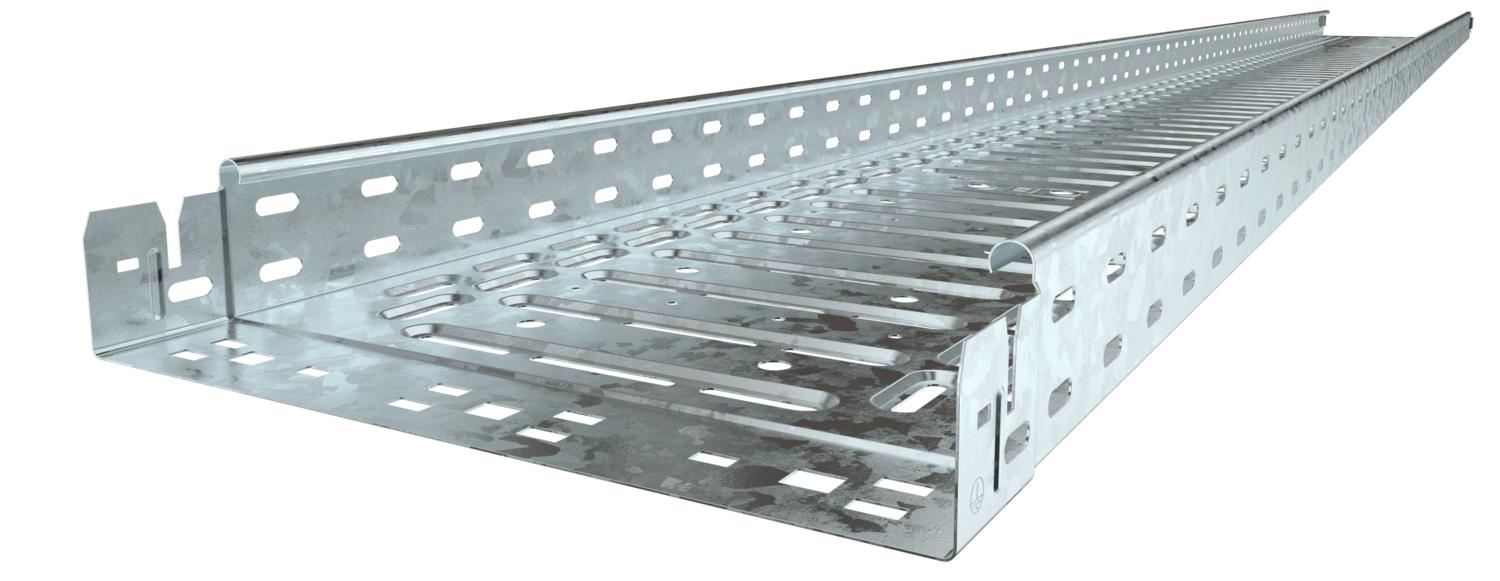

Kabelrinne RKS-Magic® 60 FT
Typ RKSM 610 FT | Art.Nr. 6047612 | EAN 4012195903895
Art.Nr. / Typ
Länge
Breite
Höhe
Funktionserhalt
Blechstärke
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Abmessungen
| Länge | 3050 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 60 mm |
| Maß y | 50 mm |
| Maß B | 100 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 58 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 5800 mm² |
| Mit Oberteil | nein |
| Bodenlochung | 1,00 |
| Dimension | 60x100x3050 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Brandschutz | Funktionserhalt kabelspezifische Tragkonstruktion |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Nutzlänge | 3000 mm |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,5534 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 0,6 kN/m |
|---|---|
| Stützabstand 2,5m | 0,4 kN/m |
| Stützabstand 1,0m | 1,2 kN/m |
| Stützabstand 1,5m | 0,9 kN/m |
| NEMA Lastklasse | 8AA |
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (8)
Erklärungen (5)
Zertifikate (5)
Anleitungen & Hilfen (3)
Artikelbilder (3)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Farbe
Art.Nr.
RKSM 610 FT
3050
100
60
ja
1
tauchfeuerverzinkt
Stahl
zink
6047612
RKSM 615 FT
3050
150
60
ja
1
tauchfeuerverzinkt
Stahl
zink
6047631
RKSM 620 FT
3050
200
60
ja
1
tauchfeuerverzinkt
Stahl
zink
6047639
RKSM 630 FT
3050
300
60
ja
1
tauchfeuerverzinkt
Stahl
zink
6047655
RKSM 640 FT
3050
400
60
ja
1
tauchfeuerverzinkt
Stahl
zink
6047690
RKSM 650 FT
3050
500
60
nein
1
tauchfeuerverzinkt
Stahl
zink
6047720
RKSM 660 FT
3050
600
60
nein
1
tauchfeuerverzinkt
Stahl
zink
6047736
Breite
Funktionserhalt
RKSM 610 FT
Art.Nr.
6047612
Länge
3050
Breite
100
Höhe
60
Funktionserhalt
ja
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
RKSM 615 FT
Art.Nr.
6047631
Länge
3050
Breite
150
Höhe
60
Funktionserhalt
ja
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
RKSM 620 FT
Art.Nr.
6047639
Länge
3050
Breite
200
Höhe
60
Funktionserhalt
ja
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
RKSM 630 FT
Art.Nr.
6047655
Länge
3050
Breite
300
Höhe
60
Funktionserhalt
ja
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
RKSM 640 FT
Art.Nr.
6047690
Länge
3050
Breite
400
Höhe
60
Funktionserhalt
ja
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
RKSM 650 FT
Art.Nr.
6047720
Länge
3050
Breite
500
Höhe
60
Funktionserhalt
nein
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
RKSM 660 FT
Art.Nr.
6047736
Länge
3050
Breite
600
Höhe
60
Funktionserhalt
nein
Blechstärke
1
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
