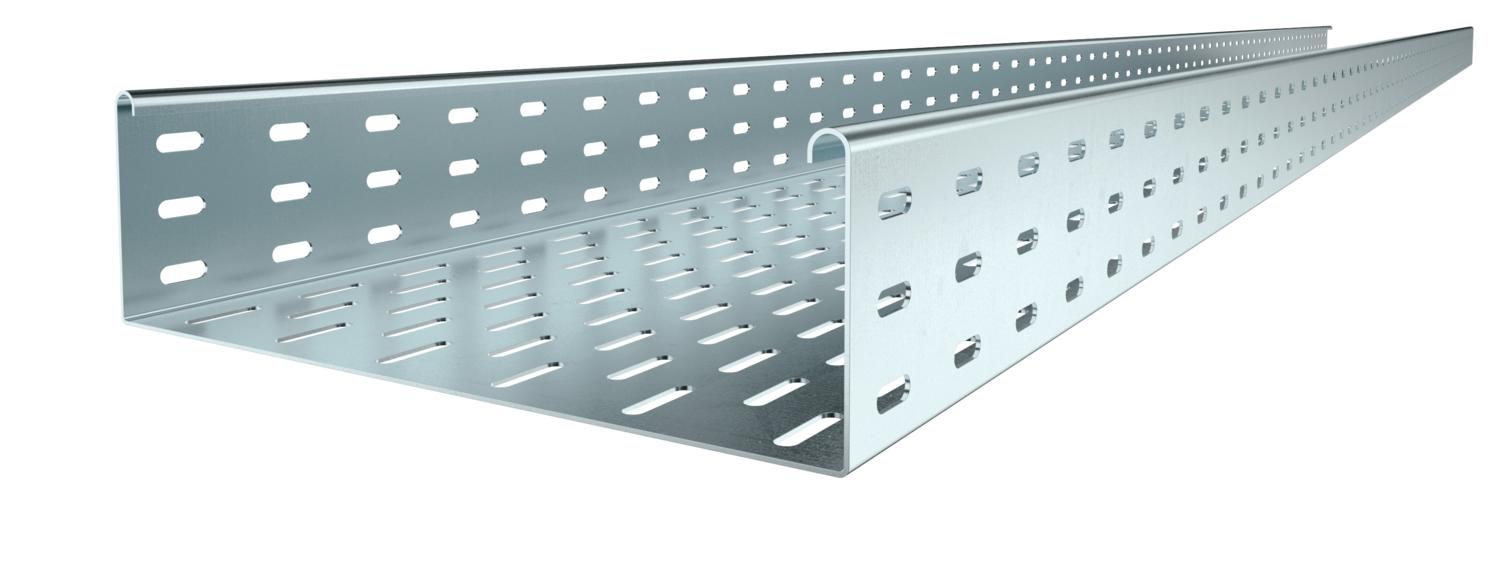

Kabelrinne SKS 85 FS

Kabelrinne SKS 85 FS

Typ SKS 840 FS | OBO Art.Nr. 6058396 | EAN 4012196061273

Alle Ausführungen anzeigen
OBO Art.Nr. / Typ
6058396 / SKS 840 FS
Blechstärke
1,5 mm
Breite
400 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Länge
3000 mm
Funktionserhalt
nein

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKS 85 = Schweres-Kabelrinnen-System in 85 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.

Ausführung FS inklusive Verbinder Typ RLVL 85.

  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Abmessung85 x 400
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung VerbinderMitgelieferter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate16,1873 kg CO2e / 1 Meter
Dimension85x400x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt338 cm²
Nutzquerschnitt33800 mm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite400 mm
Höhe85 mm
Länge3000 mm
Maß B400 mm
Maß W400 mm

Belastungen

Stützabstand 1,5m2,8 kN/m
Stützabstand 2,0m2,25 kN/m
Stützabstand 2,5m1,5 kN/m
Stützabstand 3,0m0,75 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 85

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (3)
3D Daten Downloads (2)

Zubehör

Systemzubehör
Typ
RLVL 85 FS

kl. VKE: 10 Stück

OBO Art.Nr. 7070221

Stoßstellenleiste FS
Typ
SSLB 400 FS

kl. VKE: 20 Stück

OBO Art.Nr. 6036206

45°-Bogen 85 FS
Typ
RB 45 840 FS

kl. VKE: 1 Stück

Ausführungen

SKS 840 FS
OBO Art.Nr.
6058396
Blechstärke
1,5 mm
Breite
400 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Länge
3000 mm
Funktionserhalt
nein
