Montageschiene MS4022, schwer, Schlitz 18 mm, FT, gelocht
Montageschiene MS4022, schwer, Schlitz 18 mm, FT, gelocht
Art.Nr. 1121979 | EAN 4012195050230
Art.Nr. / Typ
Länge
Höhe
22,5 mm
Oberfläche
tauchfeuerverzinkt
Breite
40 mm
Materialstärke
2 mm
kl. VKE: 2 m
2m
Beschreibung
Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,3075 kg CO₂e / 1 Meter |
| Dimension | 2000x40x22,5 |
| Funktionserhalt | ja |
| Materialstärke | 2 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 18 mm |
| Statischer Wert A | 1,74 cm² |
| Statischer Wert ly | 1,18 cm |
| Statischer Wert lz | 4,45 cm |
| Statischer Wert Wy | 1,05 cm² |
| Statischer Wert Wz | 2,23 cm² |
| Werkstoff | Stahl |

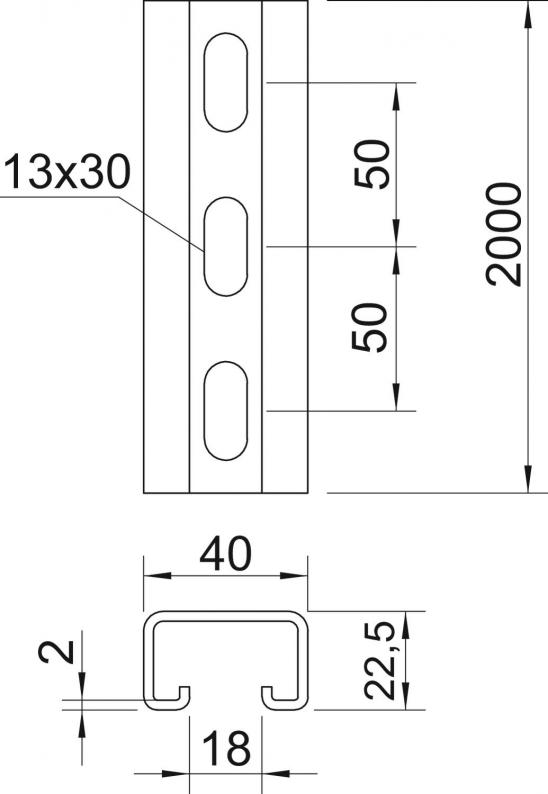

Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 22,5 mm |
| Länge | 2000 mm |
| Maß L | 2000 mm |
