Nivellierbare Kassette mit Schnurauslass, RKSN, Edelstahl

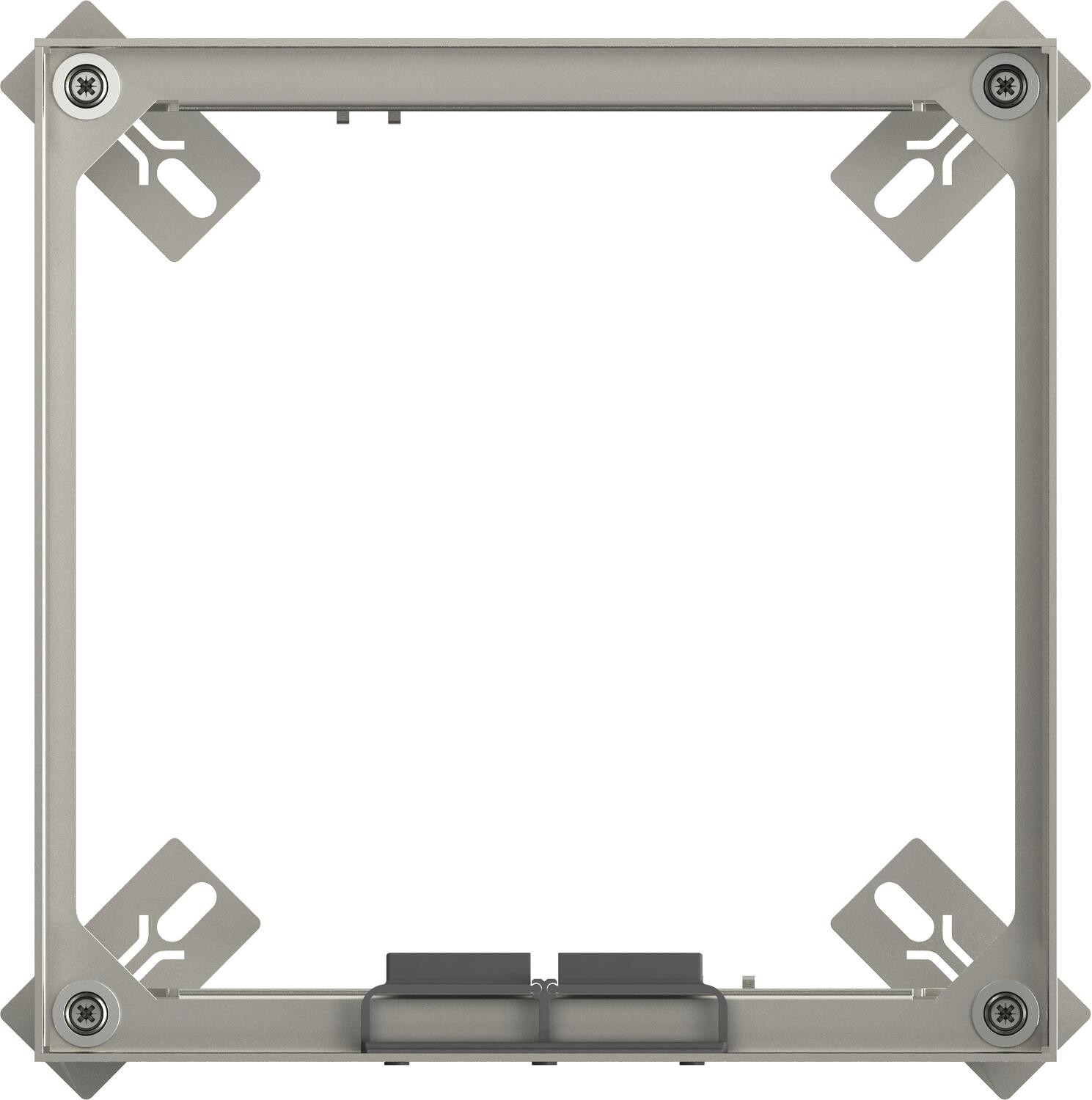

Nivellierbare Kassette mit Schnurauslass, RKSN, Edelstahl
Art.Nr. 7409218 | EAN 4012195867227
Art.Nr. / Typ
Fußbodenhöhe min.
Fußbodenhöhe max.
Maß h
Bodenbelagdicke
Ausführung Leitungsauslass
Schwenkbarer Schnurauslass
Nenngröße für Geräteeinbaueinheiten
9
kl. VKE: 1 Stück
1Stück
Beschreibung
Nivellierbare Kassette der Nenngröße 9 mit Schnurauslass für den Einbau von Installationsgeräten in trocken gepflegten Fußböden im Innenbereich.
Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45®-Geräte.
Nivellierbare quadratische Kassette, 3-zügig, mit Schnurauslass der Nenngröße 9 für den Einbau von Installationsgeräten. Kassette passend zu Nutzung in Kanalsystemen, Doppel- und Hohlböden in trocken gepflegten Fußböden im Innenbereich. Nur passend für glatte Bodenbeläge. Es können 3 Abdeckplatten APMT5 für installiert werden.
Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45®-Geräte.
Nivellierbare quadratische Kassette, 3-zügig, mit Schnurauslass der Nenngröße 9 für den Einbau von Installationsgeräten. Kassette passend zu Nutzung in Kanalsystemen, Doppel- und Hohlböden in trocken gepflegten Fußböden im Innenbereich. Nur passend für glatte Bodenbeläge. Es können 3 Abdeckplatten APMT5 für installiert werden.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 12 |
|---|---|
| Anzahl der Gerätebecher | 3 |
| Anzahl der Leitungsauslässe | 1 |
| Ausführung | quadratisch |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Bodenbelagdicke | 20 mm |
| Bodenpflege | trocken |
| Breite Einbaumaß | 244 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 20,7553 kg CO2e / 1 Stück |
| Dimension | 243x243mm |
| Einbautiefe | 105 mm |
| Entkoppelbar | nein |
| Fußbodenhöhe max. | 150 mm |
| Fußbodenhöhe min. | 105 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Länge Einbaumaß | 244 mm |
| Nenngröße | 350 mm |
| Nenngröße für Geräteeinbaueinheiten | 9 |
| Nivellierbereich max. | 150 mm |
| Nivellierbereich min. | 105 mm |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Schutzgrad IK-Code | IK10 |
| Schwerlastausführung | nein |
| Typ des Einbausystems | UT4 |
| Vertikale Last, große Fläche | bis 15.000 N |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Zulassungen | VDE |

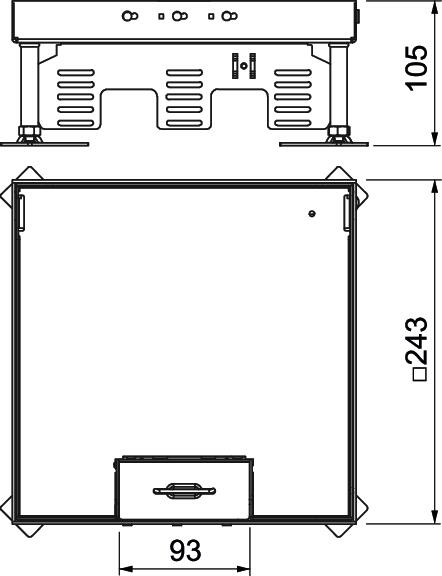

Abmessungen
| Breite | 243 mm |
|---|---|
| Länge | 243 mm |
| Maß h | 105 mm |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (3)
3D Daten Downloads (2)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Fußbodenhöhe min.
Fußbodenhöhe max.
Maß h
Ausführung Leitungsauslass
Bodenbelagdicke
Nenngröße für Geräteeinbaueinheiten
Art.Nr.
RKSN2 9 VS 20
105 mm
150 mm
105 mm
Schwenkbarer Schnurauslass
20 mm
9
7409218
RKSN2 9 VS 25
110 mm
155 mm
110 mm
Schwenkbarer Schnurauslass
25 mm
9
7409220
Fußbodenhöhe min.
Fußbodenhöhe max.
Maß h
Bodenbelagdicke
RKSN2 9 VS 20
Art.Nr.
7409218
Fußbodenhöhe min.
105 mm
Fußbodenhöhe max.
150 mm
Maß h
105 mm
Ausführung Leitungsauslass
Schwenkbarer Schnurauslass
Bodenbelagdicke
20 mm
Nenngröße für Geräteeinbaueinheiten
9
RKSN2 9 VS 25
Art.Nr.
7409220
Nenngröße für Geräteeinbaueinheiten
9
Ausführung Leitungsauslass
Schwenkbarer Schnurauslass
Maß h
110 mm
Fußbodenhöhe min.
110 mm
Bodenbelagdicke
25 mm
Fußbodenhöhe max.
155 mm
