US-3-Hängestiel FTK schwarz
US-3-Hängestiel FTK schwarz
Art.Nr. 7265690 | EAN 4012196654598
Art.Nr. / Typ
Länge
Farbe
tiefschwarz; RAL 9005
kl. VKE: 1 Stück
1Stück
Beschreibung

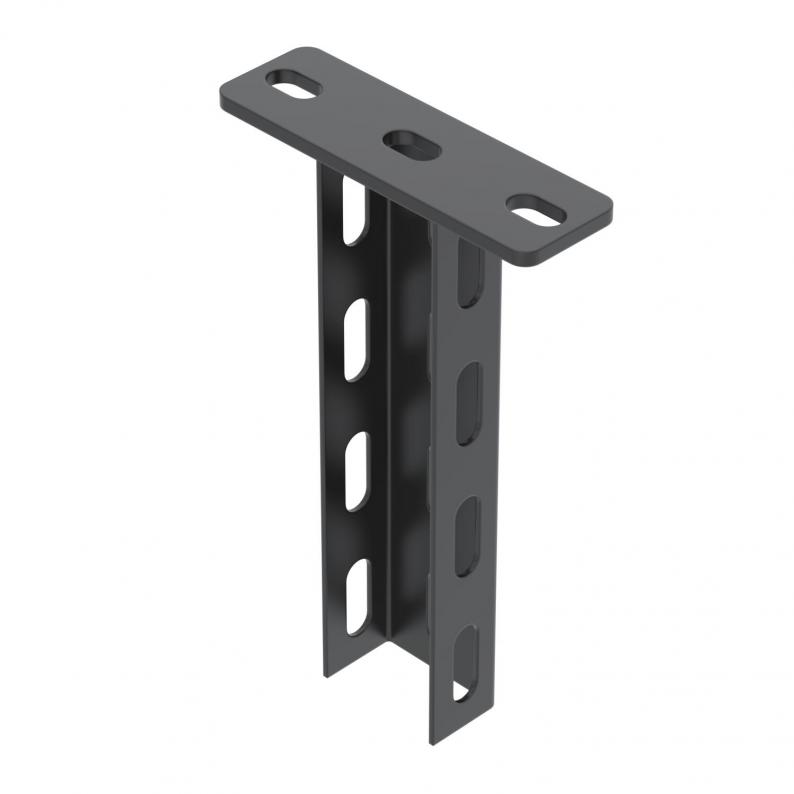

Hängestiel (U-Profil) in der Abmessung 50 x 30 mm mit angeschweißter Kopfplatte. Zur Befestigung an waagerechten Betondecken und Stahlträgern. Pulverbeschichtet in tiefschwarz (RAL 9005). Ab der Auslegerbreite 400mm oder der Montage des Auslegers am Ende des Hängestiels empfiehlt sich der Einsatz des Distanzstücks Typ DSK 25.
Technische Daten
Technische Daten
| Ausführung | U-Profil |
|---|---|
| Auslegerlänge 200 | 2,7 kN |
| Auslegerlänge 400 | 1,5 kN |
| Dimension | 50x30x200 |
| Farbe | tiefschwarz; RAL 9005 |
| Funktionserhalt | nein |
| Materialstärke | 2 mm |
| maximale Zugbelastung | 5 kN |
| Oberfläche | PES135 - Polyester |
| Werkstoff | Stahl |
Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 30 mm |
| Länge | 200 mm |
| Maß L | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Farbe
Art.Nr.
US 3 K 20 FTK SW
200 mm
tiefschwarz; RAL 9005
7265690
US 3 K 30 FTK SW
300 mm
tiefschwarz; RAL 9005
7265693
US 3 K 40 FTK SW
400 mm
tiefschwarz; RAL 9005
7265696
US 3 K 50 FTK SW
500 mm
tiefschwarz; RAL 9005
7265740
Länge
US 3 K 20 FTK SW
Art.Nr.
7265690
Länge
200 mm
Farbe
tiefschwarz; RAL 9005
US 3 K 30 FTK SW
Art.Nr.
7265693
Farbe
tiefschwarz; RAL 9005
Länge
300 mm
US 3 K 40 FTK SW
Art.Nr.
7265696
Länge
400 mm
Farbe
tiefschwarz; RAL 9005
US 3 K 50 FTK SW
Art.Nr.
7265740
Farbe
tiefschwarz; RAL 9005
Länge
500 mm
