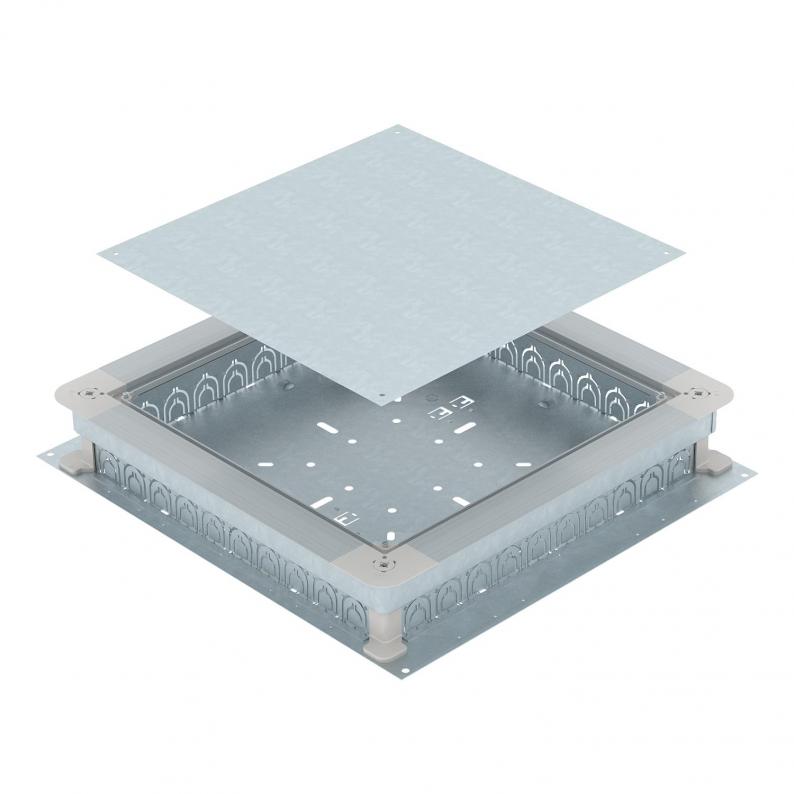

UZD350-3 mit Rohreinführung für Estrichhöhe 70-125 mm
Typ UZD 350-3 R
|Art.Nr. 7410035
|EAN 4012195475545



Art.Nr. / Typ
7410035 / UZD 350-3 R
Deckelausführung
universal
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Unterflur Zug- und Abzweigdose für je 10 Installationsrohre pro Seite (M20 oder M32) mit Seitenwänden aus Stahlblech. Zur Montage von Einbaueinheiten in Montagedeckel (separat zu bestellen). Lässt sich stufenlos auf Estrichnennhöhe nivellieren (Schnellnivellierung möglich) und der Estrich kann bündig an die Estrichabzugskante angearbeitet werden. Mit schalltechnischer Entkopplungsmöglichkeit nach Estrichverlegung und mit Systemzubehör auch für Schwerlastanwendung verwendbar.
Technische Daten
Technische Daten
| Estrichhöhe min. | 70 mm |
|---|---|
| Estrichhöhe max. | 125 mm |
| Deckelausführung | universal |
| Nivellierbereich min. | 70 mm |
| Nivellierbereich max. | 125 mm |
| Mindestestrichhöhe | 70 |
| Geeignet für estrichüberdeckten Unterflurkanal | nein |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Einbauöffnung für Aufflurtank | nein |
| Dichtungseinbaumöglichkeit | ja |
| Entkoppelbar | ja |
| Bodenblech | ja |
| Geeignet für Unterflurkanal | nein |
| Bodenbündig versenkbar | ja |
| für Rohranschluss | ja |
| Nenngröße | 350 mm |
| Dimension | 510x467x70 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,1872 kg CO₂e / 1 Stück |

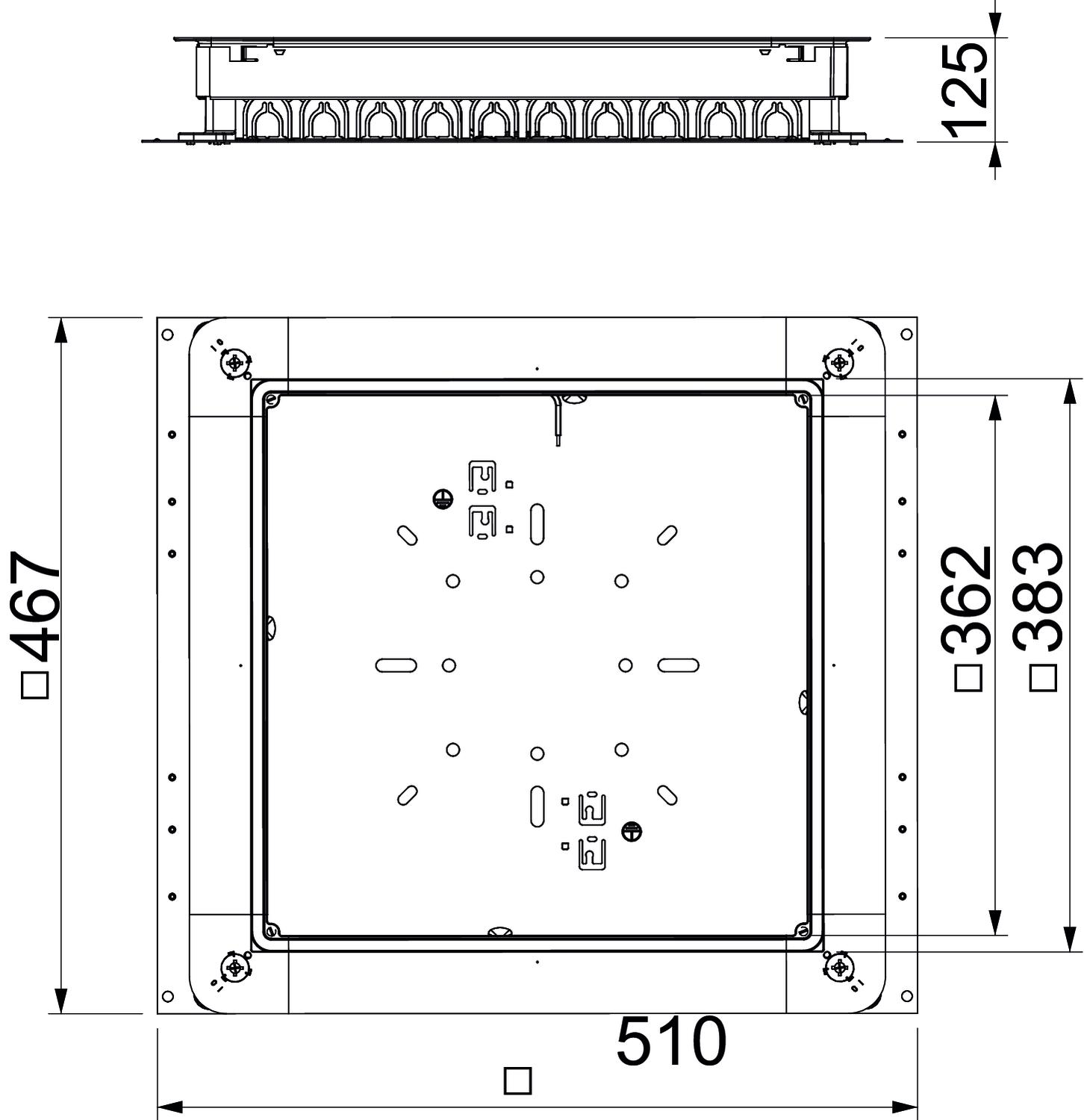

Abmessungen
| Maß A | 467 mm |
|---|---|
| Maß B | 510 mm |
| Maß b | 383 mm |
| Maß a | 362 mm |
