Zug- und Abzweigdose UZD350-4 R
Zug- und Abzweigdose UZD350-4 R
Art.Nr. 7410025 | EAN 4012197375386



Art.Nr. / Typ
Nenngröße
Einbauöffnung für Einbaueinheit
quadratisch
Deckelausführung
universal
Estrichhöhe max.
160 mm
Estrichhöhe min.
80 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

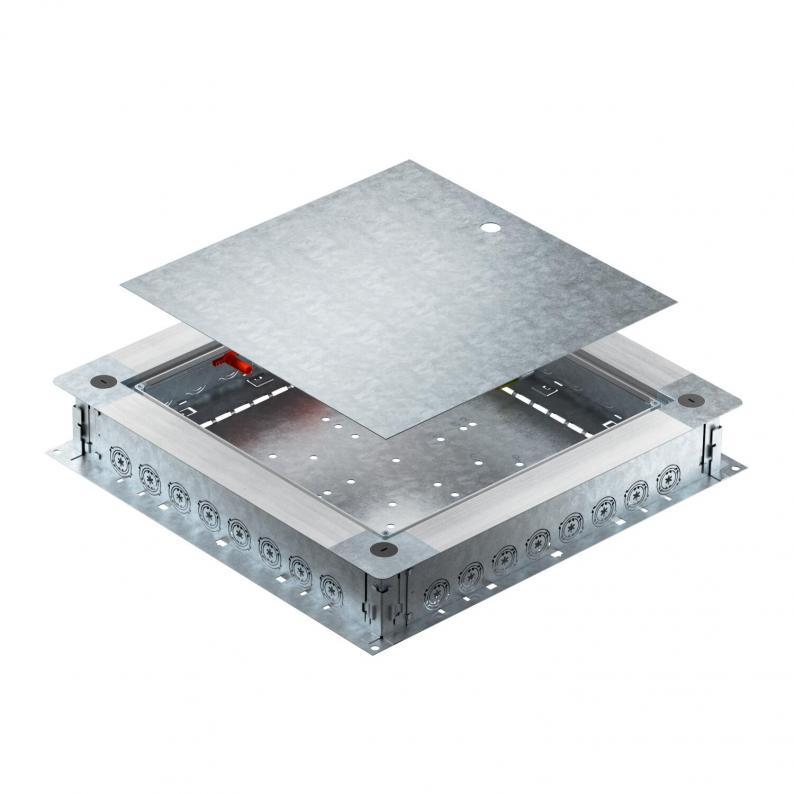

Zug- und Abzweigdose UZD350-4 R mit Seitenwänden aus Stahlblech. Zur Montage von Einbaueinheiten im Montagedeckel (separat zu bestellen). Lässt sich stufenlos mit der Schnellnivellierung auf eine Estrichnennhöhe von 80 - 160 mm nivellieren. Der Estrich kann bündig an die Estrichabzugskante angearbeitet werden. Mit schalltechnischer Entkopplungsmöglichkeit nach der Estrichverlegung und mit Systemzubehör auch für Schwerlastanwendung verwendbar. Einführung der Kabel und Leitungen durch die Rohreinführungen. Rohreinführung pro Seite für je 8 Installationsrohre in den Durchmessern M20, M25 und M32 geeignet.
Technische Daten
Technische Daten
Anzahl der einbaubaren Geräte | 1 |
---|---|
Bodenblech | ja |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 29,833 kg CO2e / 1 Stück |
Deckelausführung | universal |
Dichtungseinbaumöglichkeit | ja |
Dimension | 500x480x80 |
Einbauöffnung für Aufflurtank | nein |
Einbauöffnung für Einbaueinheit | quadratisch |
Entkoppelbar | ja |
Estrichhöhe max. | 160 mm |
Estrichhöhe min. | 80 mm |
für Rohranschluss | ja |
Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
Geeignet für estrichüberdeckten Unterflurkanal | nein |
Geeignet für Unterflurkanal | nein |
Mindestestrichhöhe | 80 |
Nenngröße | 350 mm |
Nivellierbereich max. | 160 mm |
Nivellierbereich min. | 80 mm |
Oberfläche | bandverzinkt |
Schutzart (IP) im genutzten Zustand | IP20 |
Werkstoff | Stahl |

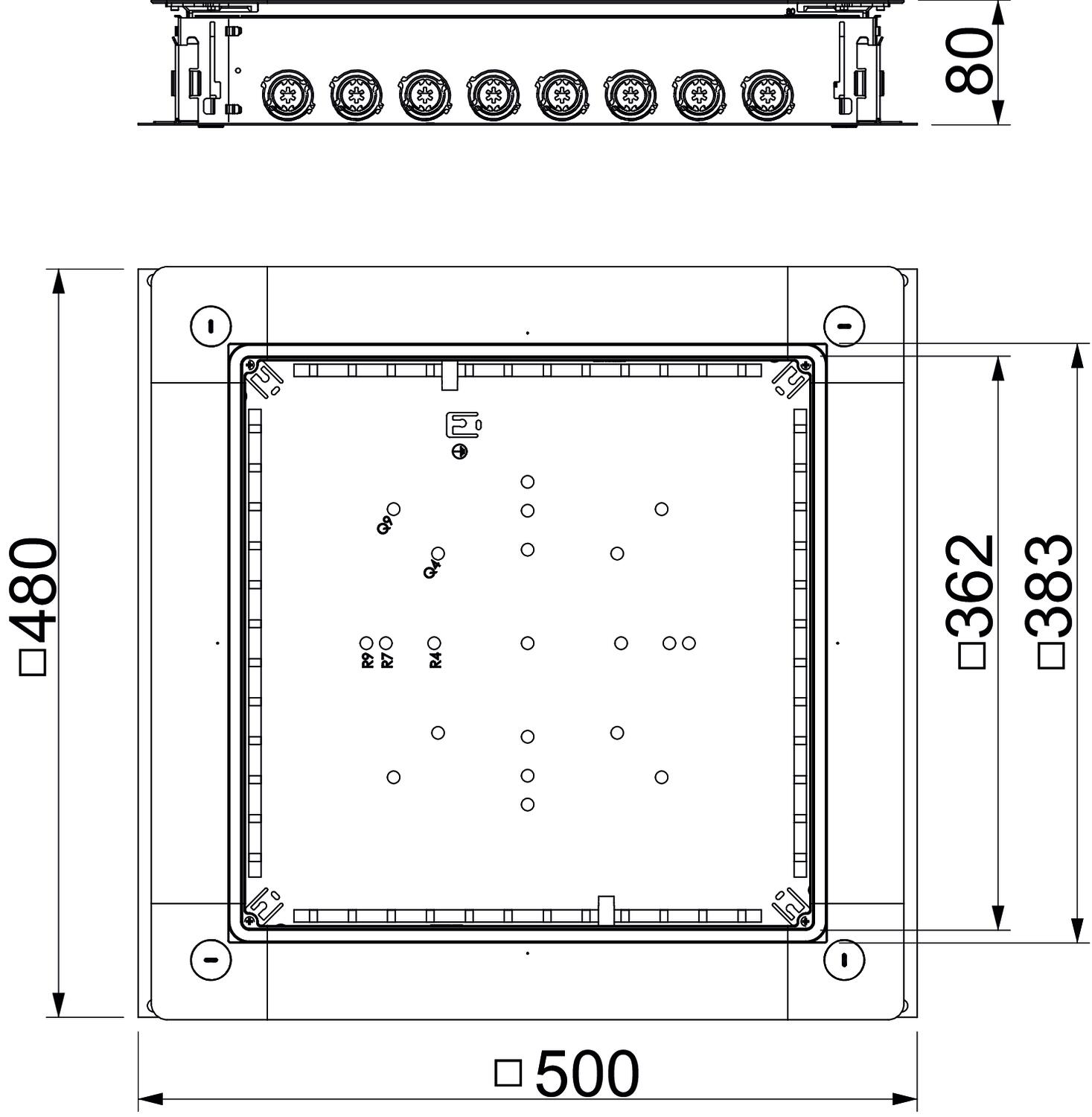

Abmessungen
Maß A | 480 mm |
---|---|
Maß a | 362 mm |
Maß b | 383 mm |
Maß B | 500 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Einbauöffnung für Einbaueinheit
Kanalhöhe min.
Deckelausführung
Estrichhöhe max.
Estrichhöhe min.
Kanalhöhe max.
Nenngröße
Art.Nr.
UZD250-4
quadratisch
28 mm
universal
160 mm
80 mm
58 mm
250 mm
7410022
UZD350-4
quadratisch
28 mm
universal
160 mm
80 mm
58 mm
350 mm
7410023
UZD350-4 R
quadratisch
universal
160 mm
80 mm
350 mm
7410025
UZD250-4 R
quadratisch
universal
160 mm
80 mm
250 mm
7410026
Nenngröße
UZD250-4
Art.Nr.
7410022
Einbauöffnung für Einbaueinheit
quadratisch
Kanalhöhe min.
28 mm
Deckelausführung
universal
Estrichhöhe max.
160 mm
Estrichhöhe min.
80 mm
Kanalhöhe max.
58 mm
Nenngröße
250 mm
UZD350-4
Art.Nr.
7410023
Deckelausführung
universal
Nenngröße
350 mm
Estrichhöhe min.
80 mm
Kanalhöhe min.
28 mm
Estrichhöhe max.
160 mm
Einbauöffnung für Einbaueinheit
quadratisch
Kanalhöhe max.
58 mm
UZD350-4 R
Art.Nr.
7410025
Einbauöffnung für Einbaueinheit
quadratisch
Estrichhöhe max.
160 mm
Estrichhöhe min.
80 mm
Deckelausführung
universal
Nenngröße
350 mm
UZD250-4 R
Art.Nr.
7410026
Deckelausführung
universal
Einbauöffnung für Einbaueinheit
quadratisch
Estrichhöhe min.
80 mm
Estrichhöhe max.
160 mm
Nenngröße
250 mm
